인벤터 필수 상식) 어셈블리 에서 객체 선택시 하나의 객체만 선택하고 싶을때 , 컴포넌트 전부 선택 되버릴때 해결 방법



인벤터 어셈블리 작업 중 원하는 객체만 선택하고 싶을 때, 컴포넌트 전부 선택될 때 해결방법



안녕하세요. 이번 포스팅에서는 인벤터 필수로 알아야 하는 기능에 대해 설명하겠습니다.

인벤터(Inventor)에서 어셈블리 작업을 할 때,

하나의 객체만 선택하고 싶은데 컴포넌트 전체가 선택되는 경우가 있습니다. 이러한 상황에서는 원하는 객체만 선택할 수 있는 사용 방법을 알고 있어야 작업을 원활하게 할 수 있습니다.



이번 글에서는 특히 인벤터 어셈블리에서 객체를 선택할 때 하나의 객체만 선택할 수 있는 방법과, 컴포넌트 전체가 선택되는 문제를 해결하는 방법에 대해 알아보겠습니다.





인벤터 우선 선택 기능에 대한 설명



예를 위해 객체를 준비했습니다. 현재 어셈블리 파일에서

아래 빨간 불록 객체만 클릭하고 싶다고 가정하겠습니다.





하지만 클릭을 하니 오른쪽에 있는 불필요한 원판 블록 부분 까지 함께 선택되는 것을 보실 수 있습니다.







이경우에서는 선택 기능을 변경해주셔야 하는데요.

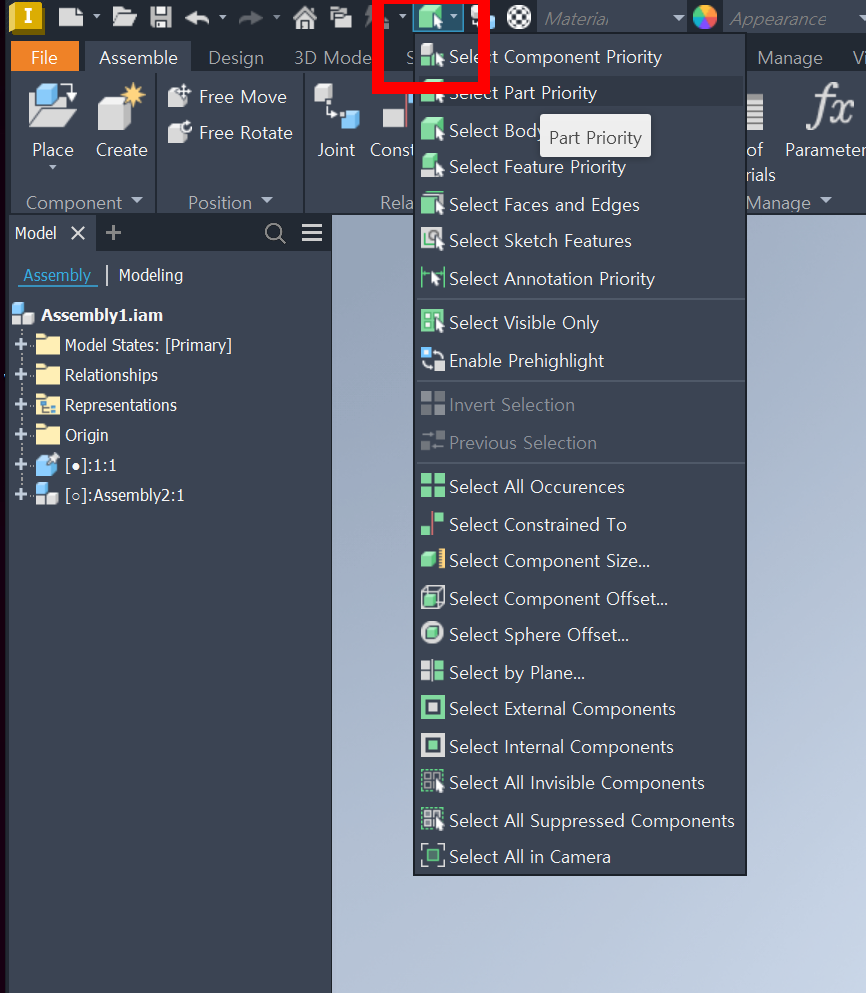

왼쪽 상단에 보시면 초록색 블록 아이콘이 있습니다.



인벤터 어셈블리의 기본 선택 옵션은

컴포넌트 우선 순위로 설정되어 있습니다.

여기서 파트, 보디, 피쳐 등 원하는 옵션으로 변경하신 후 클릭하면 됩니다. 특히 이 4개가 많이 사용됩니다.



파트 우선순위 클릭으로 변경 후 다시 클릭하겠습니다.





원하는 대로 빨간색 블록만 선택된 것을 확인하실 수 있습니다.





또한. 빠른 실행을 위해서는 시프트+마우스 오른쪽 클릭하면 퀵메뉴가 나오므로

잘 활용하시길 바랍니다.







이번 글에서는 인벤터에서 어셈블리 작업 시 하나의 객체만 선택하고 싶은데 컴포넌트 전체가 선택되는 문제를 해결하는 방법에 대해 알아보았습니다.

인벤터를 처음 사용하실 때 좀 곤란을 겪는 것 중 하나인데요.

인벤터 선택옵션을 잘 활용하셔서 작업에 도움이 되시면 좋겠습니다.
