AUTOCAD Lisp,실무)오토캐드 리습, 원하는색상만 빠르게 선택하는 리습

오토캐드 리습, 원하는 선 색상만 선택하는리습



안녕하세요 . 오늘은 오토캐드 원하는 선 색상만 선택할수있는 리습을 소개 하도록 하겠습니다.



실무에서 다른 사람의 도면을 받아서 일할때



본인이 작업한 도면이면 레이어가 다르고 선색상이 다르거나해도 뭐가 뭔지 알수있지만 다른사람의 도면을 받았을때



레이어와 선색상 불일치등 , 블록 , 그룹등 하나도 지정 되어 있지않는 도면을 받아 작업하려고 하면 진짜 막막합니다.



그래도 대부분 선색상은 같은 부품일경우 동일 색상으로 되어있는 경우가 많으므로 꽤나 유용하게 쓰는 리습입니다.



그리고 선두께,레이어,선축척도 빠르게 변경할수있어서 개인적으로 만족하는 리습입니다.



반드시 적용하는것을 추천드립니다.



그럼 원하는 색상을 빠르게 선택하여 확인할수있는 리습을 소개해드리겠습니다.



읽기전에 리습적용법을 모르신다면 아래링크를 참고하시길 바랍니다



https://antstorynote.tistory.com/18

AUTOCAD,실무) 오토캐드 리습적용방법,캐드 리습 불러오기



설명드리겠습니다.



설명



단축키 [ SSC ]

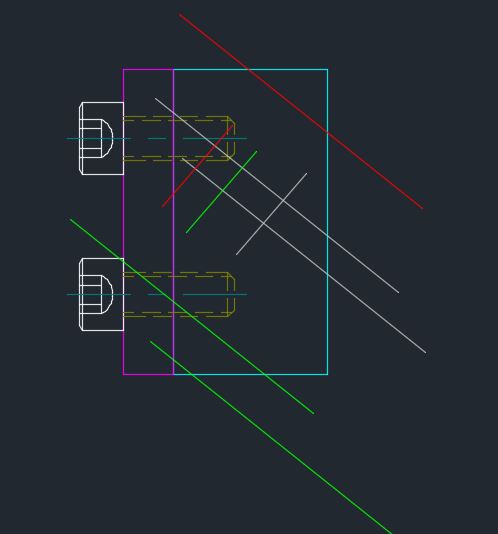

우선 설명을 위해 다양한 색상으로 임의로 작성하였습니다.



여기서 저는 [노란색]  단일색상 2번 을 선택하도록 하겠습니다.





단축키

[SSC] 입력 후 본인이 원하는 색상을 클릭후 - 엔터





선택하여 엔터를 누르셨다면 이렇게 알림창이 나옵니다. 오토캐드에서 지정된 2번색은 노랑색이므로

제대로 나왔네요.





그후 원하는 범위를 지정. 저는 전부다 선택하겠습니다.



전부다 선택후 엔터





그후 여러가지 기능이 있는데 , 무브 복사 지우기 회전등 유용한 기능이 많이있습니다.



우선 무브를 하여 노란선을 이동해보겠습니다.







성공적으로 제가 원하는 2번색상 노란색만 이동되었습니다.



그다음은 선색상을 회색9번으로 변경해보겠습니다.



성공적으로 색상이 변경되었습니다.

단일색상이외에 본인이 원하는 130 140 등 전부다 됩니다.

선축척,선두께,레이어 변경 전부다 가능합니다.



오토캐드를 사용하다보면 본인이 원하는 색상만 클릭하고 싶을때



사용하시면 매우 도움되는 리습입니다.



퀵셀렉이라는 오토캐드 기능이 있지만 .. 빠르게 작업해야죠 ..ㅋ..



다음번에 또 다른 좋은 실무팁으로 찾아오겠습니다.



글읽어주셔서 감사합니다.



리습에 관한 여러 포스팅이 있으므로 정보가 더 필요하신분은 찾아보시길 바랍니다 ㅎㅎ



글 읽어주셔서 감사합니다.
