안녕하세요. 오늘은 오토캐드 필수 리습 탭 볼트 리습을 소개해드리겠습니다.



만약 리습 적용법을 모르신다면

아래 링크 클릭하셔서 리습 적용 법부터 보시면 좋습니다.

↓

오토캐드 리습적용하기

AUTOCAD,실무) 오토캐드 리습적용방법,캐드 리습 불러오기



기계부품에서는 탭 가공 , 그리고 볼트 , 너트 조립부에 필수적으로 사용됩니다.



국가시험 등 캐드 학원에서 배울 때는 탭을 직접 그리고 불완전 나사부 직접그리고 각도 주고 자르고~ 이렇게 하고 외워서 하고

또 , 육각 볼트를 직접 그리거나 너트.... 등등 직접 그리는 걸 공부하지만

실무에서는 시간과의 싸움이기 때문에 절대 직접 그리지 않고 있는 것을 빠르게 불러와서 사용합니다.

 (주의:참고로 국가시험에서 리습 적용은 실격 사유입니다)



작업하시면서  빠르게 바로바로 불러와서 사용하고 싶으실 때 사용하면 좋은 리습입니다.



탭 하나하나 그리지 마시고 필수적으로 적용하시는 것을 추천드립니다.



탭뿐만 아니라 육각볼트 육각 렌치 볼트 스탑 볼트 너트 1종 2종 피치까지 물론 입력됩니다.



유용하게 사용하고 있는 리습입니다.



그럼 설명드리겠습니다.



단축키 [BOLT]



단축키 BOLT를 입력해보겠습니다



입력을 하였다면 본인이 원하는 것에 있는 숫자를 입력하시고 엔터는 하시면 됩니다.

저는 육각 렌치 볼트 ELev 3번을 입력하겠습니다.

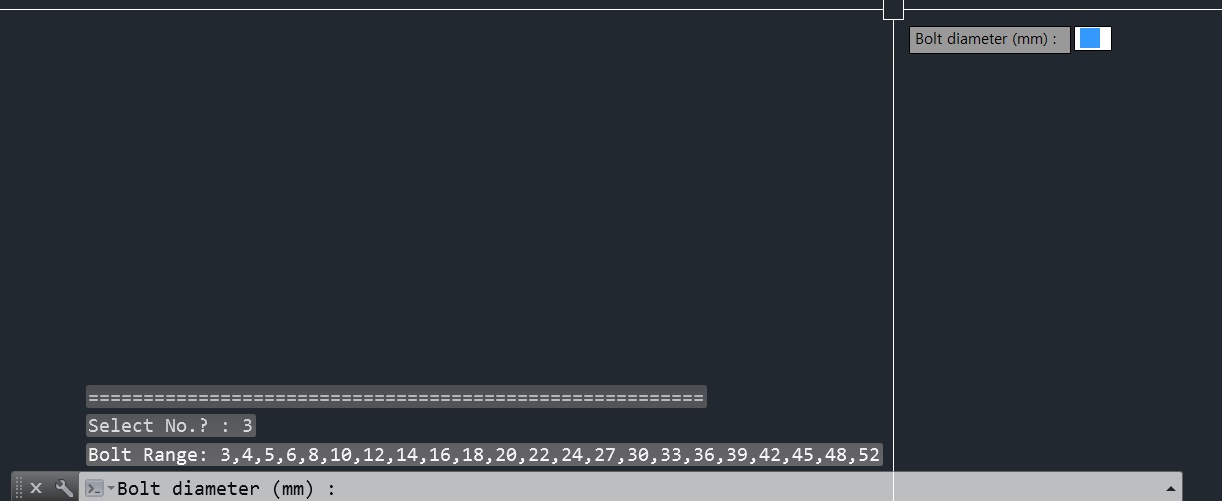

첫 번째 입력 칸입니다.

볼트 사이즈 입력 칸입니다. 저는 M8 볼트를 사용할 것이기 때문에 8을 입력하겠습니다.

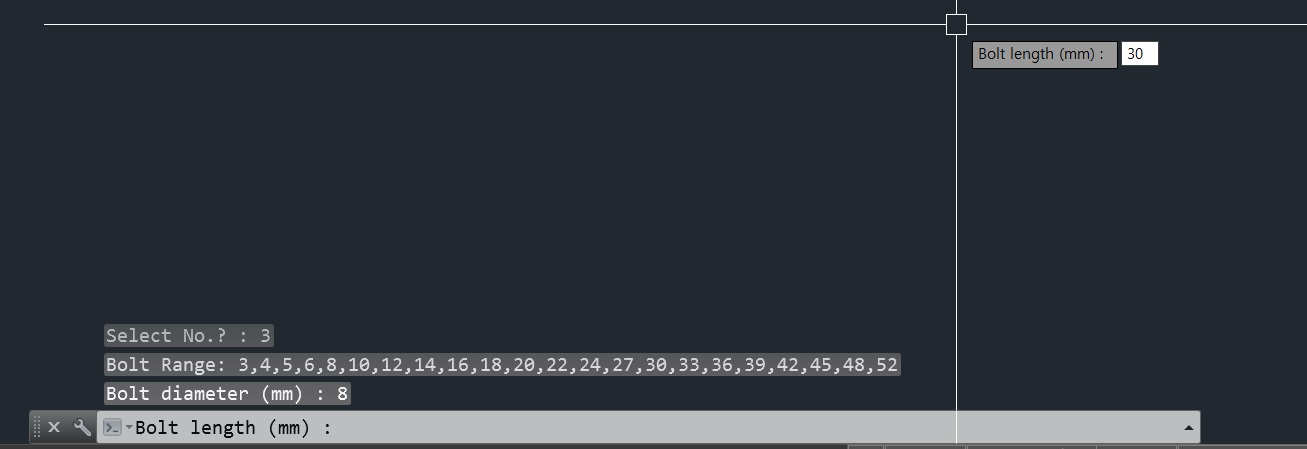

두 번째로 길이를 정하는 것입니다.

저는 M8x30 30mm 길이로 하겠습니다. 30 입력

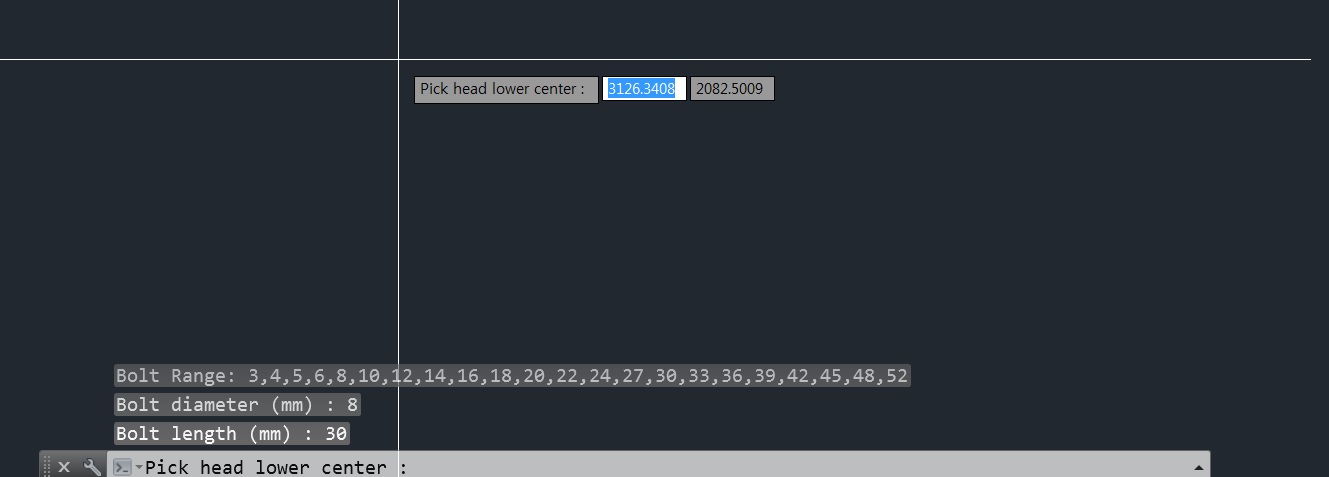

마지막으로 아무 곳이나 클릭하시면 됩니다.





그러면 쉽게 M8x30의 육각 렌치 볼트가 그림이 생성되었습니다.



탭 , 너트도 한번 그려보겠습니다.





5번 , 8번 , 10번

1종 너트, 탭 도 그렸습니다.

피치는 자동으로 보통 나사 피치로 입력됩니다. 피치 입력할 때 그냥 빠르게 엔터 누르시면 됩니다. 예 M6은 1.000으로 자동

가는 나사 또는 특수한 경우 피치 변경을 원할 때는 직접 입력하시길 바랍니다.



설명을 여기까지입니다.

오토캐드 사용하다 보면 탭 볼트 너트 그리는 일이 많은데,



필수적으로 리습 적용하셔서 사용하시길 바랍니다 ^^



다음번에 또 다른 좋은 실무팁으로 찾아오겠습니다.



글 읽어주셔서 감사합니다.



오토캐드 꿀팁, 유용한 팁 , 필수 리습 등 더 자료가 궁금하신 분은 제 포스팅 찾아봐주시면 감사하겠습니다.
