AutoCad 유용한팁) 부품 번호 쉽게 기입하는 방법, 풍선,벌룬 기입법

오토캐드 부품 번호 , 수량 쉽게 입력하기 , 풍선, 벌룬 표시방법



안녕하세요. 오늘은 오토캐드에서 유용한팁 부품번호 빠르고 쉽게 기입하는 방법에 대해 소개하겠습니다.

오토캐드로 작업하실때 조립도 등 화살표 지시선으로 부품번호를 표시할 때가 있습니다.

이때 가장 간단한 방법으로는 원을 그리고 중심선을 만들고 숫자를 기입하는 방법이 있습니다만 이럴 경우 나중에 수정이 번거롭고 번호를 이동할 때에 선도 같이 움직 인후 수정하여야 하는 번거로움이 있습니다. 또 번호를 수정할 때 더블클릭하여 하나하나 수정하여야 하는데 이것도 여간 번거로운 게 아닙니다.



이런 불편함을 없애기 위해 오토캐드 내에서도 부품번호 표시하는 벌룬 기능이 따로 있습니다. 번호를 기입도 편할뿐 더러 훨씬 수정도 쉽고 빠르게 작업하실수 있는 기능입니다. 현직 설계사들도 사용하는 유용한 기능이므로 꼭 잘 활용하시길 바랍니다.



사진과 함께 설명하겠습니다.





부품 번호 쉽게 넣기

아래 사진을 보시면 평범한 지시선과 부품 번호와 수량 표시입니다.언틋보면 평범한 번호표시이지만 객체를 선택하여 확인해보겠습니다.



객체를 선택하여 확인해보니 원,숫자,지시선 전부 따로따로 되어있습니다.

이럴 경우 수정을 원할 때 하나하나 전부 수정해야 하므로 여간 귀찮은 게 아닙니다. 이 방법을 말고 다른 방법으로 번호 표시를 해보겠습니다.



우선 기본 설정을 만들어야 하므로

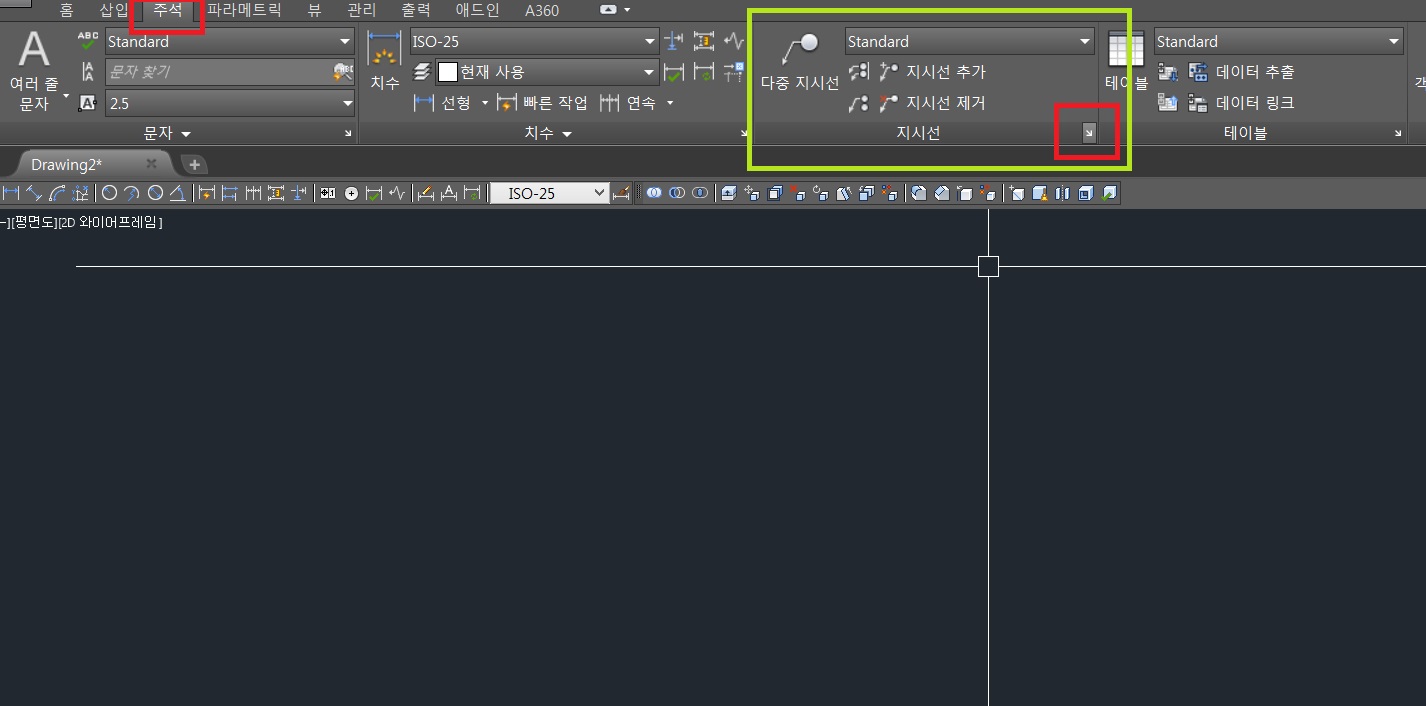

상단 바에 주석으로 이동하신후 지시선에서 작은 화살표를 클릭 하겠습니다.

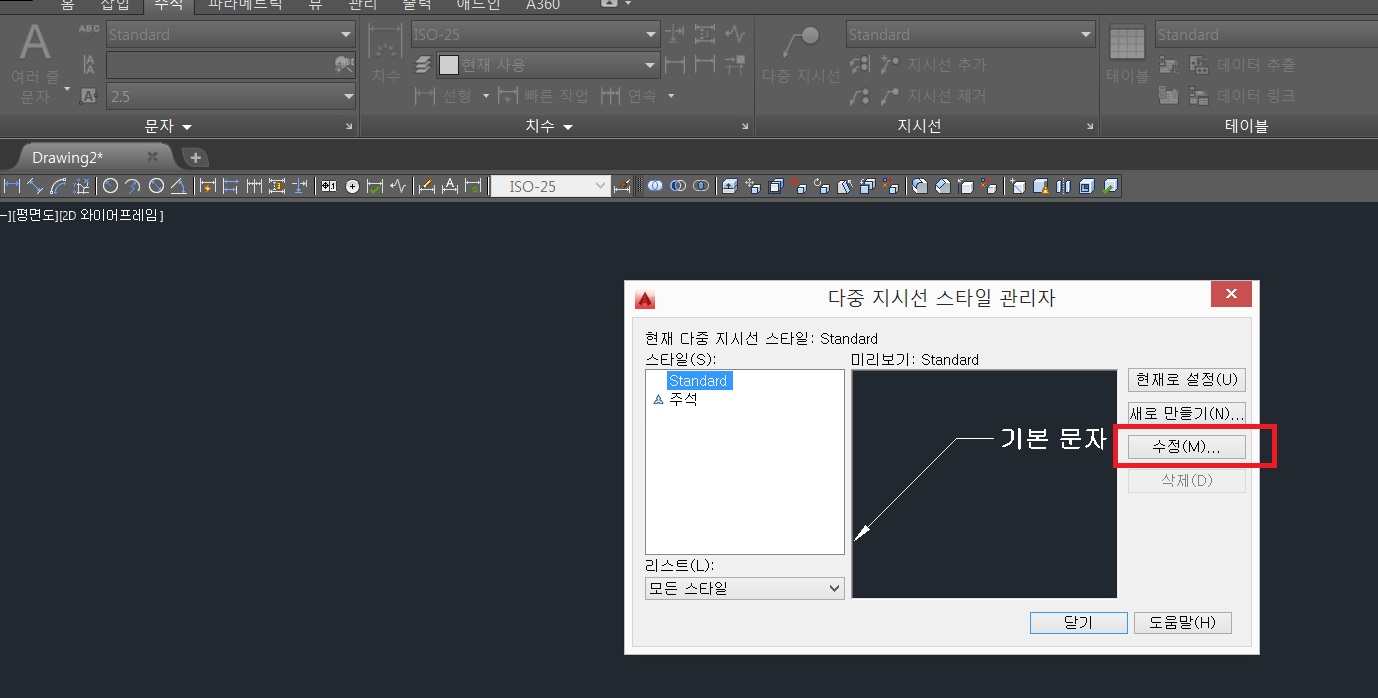

그 후 다중 지시선 스타일 관리자라는 창이 뜹니다. 기본적으로 Standard 표준이 있지만 기본 설정 그대로 사용하지 않을 것이기 때문에

수정을 클릭하겠습니다.





그러면 수정해야 할 목록이 여러 가지 있습니다.

우선 빨간 상자에 표시된 것을 전부 수정된 후입니다.



1. 다중 지시선 유형을 [블록]으로 변경하였습니다.

2. 상세 콜 아웃, 삽 입점으로 변경하였습니다.

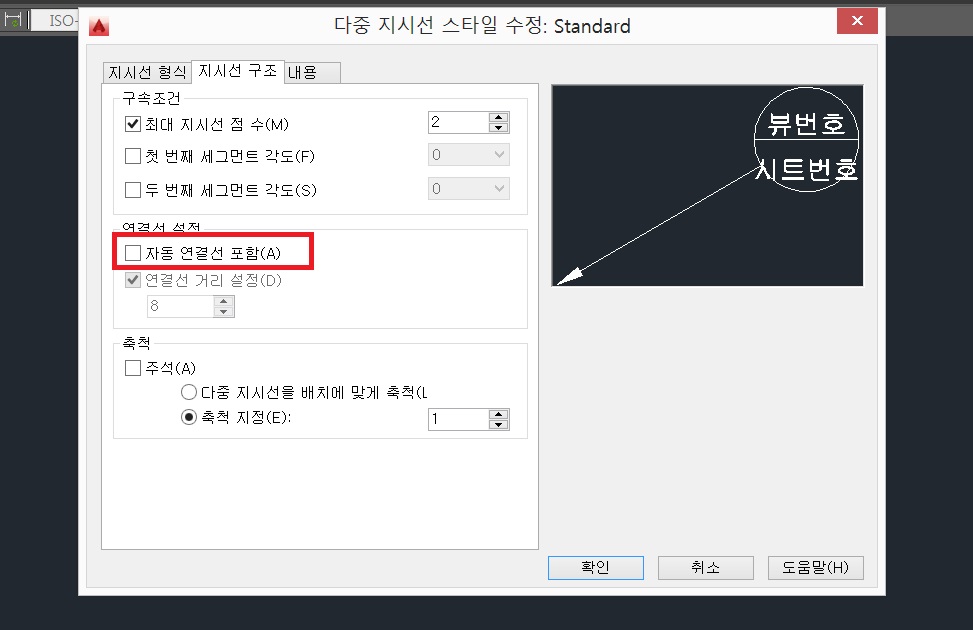

그 후 지시선 구조 창으로 이동한 뒤

자동 연결선 포함을 체크 해제합니다. 지시선 끝을 자동으로 원 중심으로 세팅하는 기능입니다.



마지막으로 개인 취향이지만

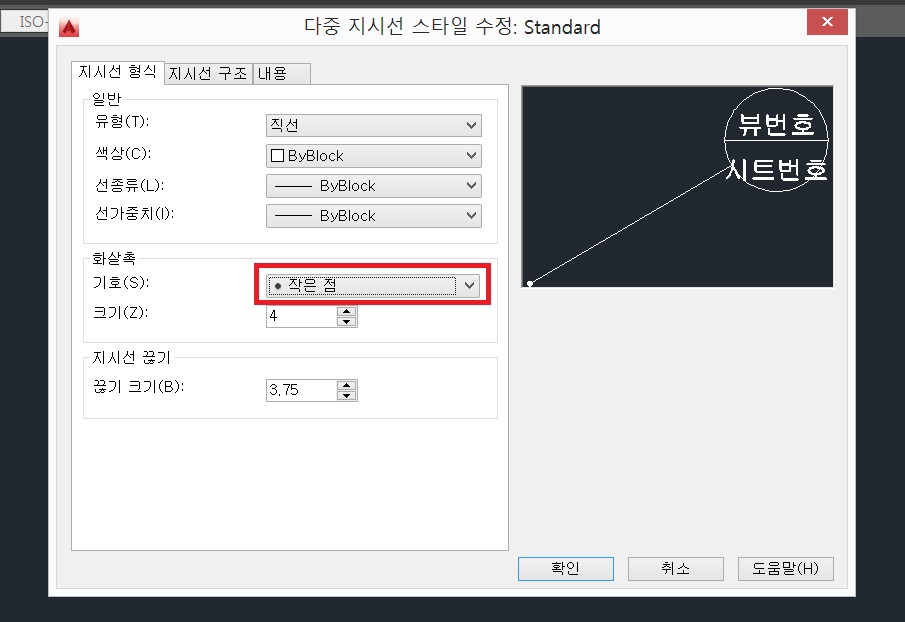

화살촉을 [작은 점]으로 변경하겠습니다. 화살표를 사용하시는 분은 다른 설정 하셔도 됩니다.

이로서 기본 설정은 끝났습니다.

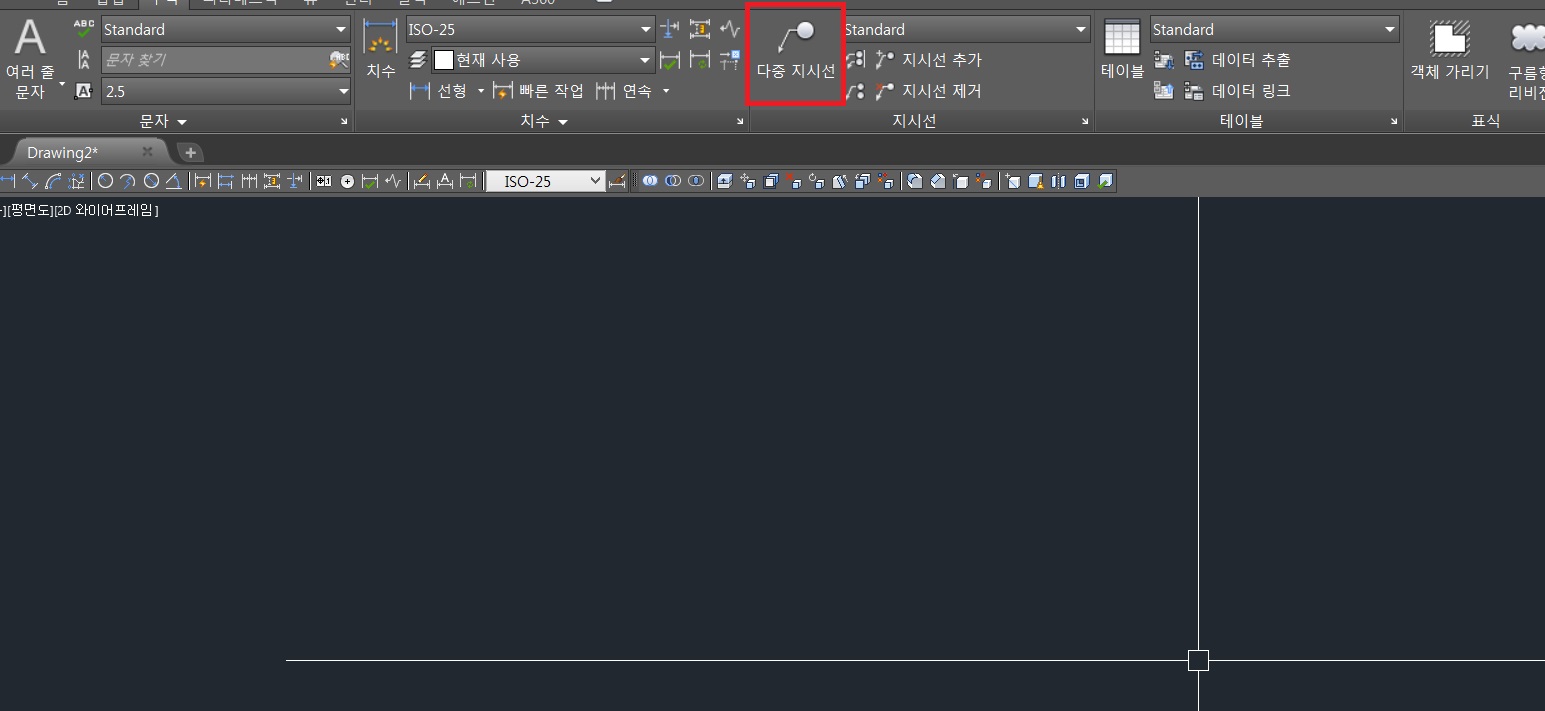

설정이 끝났으므로 다중 지시선으로 간단하게 직접 번호를 만들어 보겠습니다.



원하는 곳을 클릭 후 - 선을 당긴 후 다시 클릭합니다.

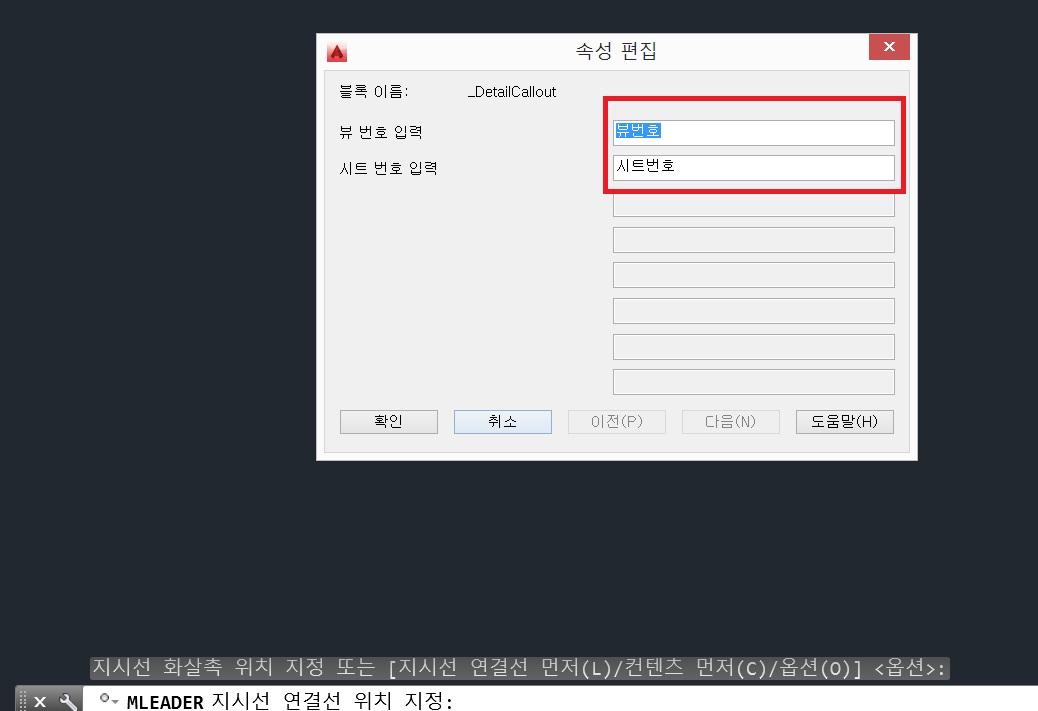

그 후에 속성 편집이라는 란이 나오는데 차례대로 번호를 입력하면 풍선과 번호 지시선 전부 하나로 된 객체가 생성됩니다.

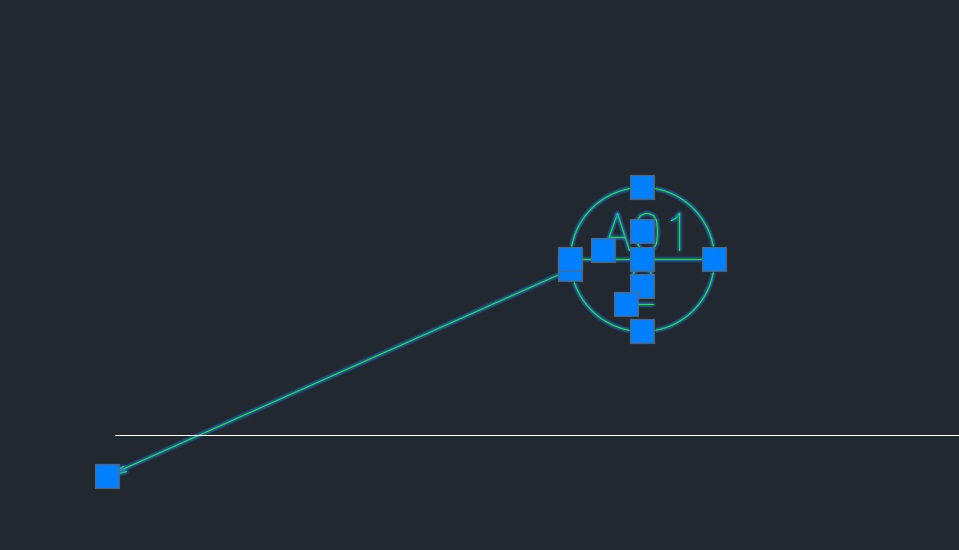

성공적으로 하나의 형태로 생성되었습니다. 그 후 수정을 원할 때는

더블클릭을 하시면 안에 내용만 바꾸면 알아서 수정됩니다.

또한 원을 이동하면 자동적으로 번호, 지시선도 같이 이동되므로 아주 편합니다.



설명은 여기까지입니다.

오토캐드에서 풍선 번호를 기입할 때 사용하면 유용한 기능을 소개하였습니다.

원을 만들어서 따로따로 만드는 것이 아니라 주석 기능을 사용하면 번호를 삽입할 때 하나의 형태로 이루어져 있기 때문에 원을 이동하여도 선이 따라 움직이고 수정할 때도 더블클릭 후 안에 내용을 한 번에 수정할 수 있으므로 간단하게 작업하실수 있습니다. 작업 중 번호를 표시하고 싶을 때 사용하면 유용한 기능이므로 잘 기억하셔서 활용하시길 바랍니다.
