Autocad 꿀팁,실무팁) 원하는 객체의 위치정 빠르게 X,Y지점 1초만에 파악하기.







UCS로부터 객체 정보 위치 1초 만에 파악하는 법



안녕하세요. 이번 포스팅에서는 단 한 번의 클릭으로 현재 객체의 위치를 파악하는 방법에 대해 설명하겠습니다.

오토캐드를 사용하면서 작업하시다 보면 현재 객체의 위치 정보를 알고 싶을 때

일반적으로 DIMENSION 치수기능을 사용하여 확인할 텐데요.

이렇게 하셔도 딱히 문제는 없지만

문제가 될 때는 파악해야 하는 홀구멍이나 객체가 엄청나게 많으면 하나하나 클릭하면서  확인해야 하고

만약 클릭 미스라도 했을 때는 다시 확인해야 합니다.



오늘 소개하는 기능을 사용하시면 간단하게 현재 객체의 위치정보를 빠르게 파악할 수 있습니다.



먼저 참고하면 좋은 사이트입니다.

UCS개념이해

AutoCad 유용한팁) 오토캐드 세로좌표 기입 방법 , 0점에서 x,y치수 넣기





원하는 객체 위치정보 빠르게 파악하기



가장 먼저 해야 할 것은 UCS기능을 사용하여 원점을 재지정하는 것입니다.

UCS기능에 대해 잘 모른다면 위에 링크를 꼭 확인하세요.

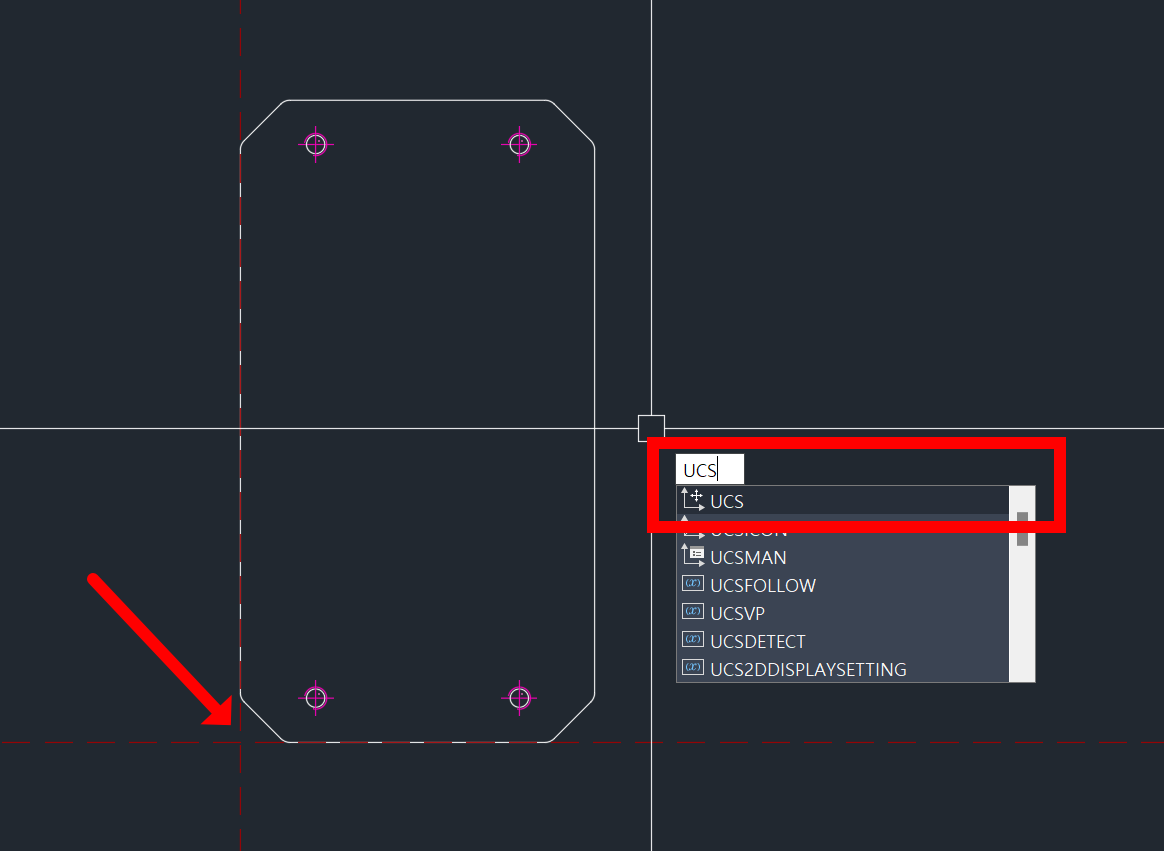

UCS커맨드를 입력하여 x, y 0 지점을 새로 찍어줍시다.

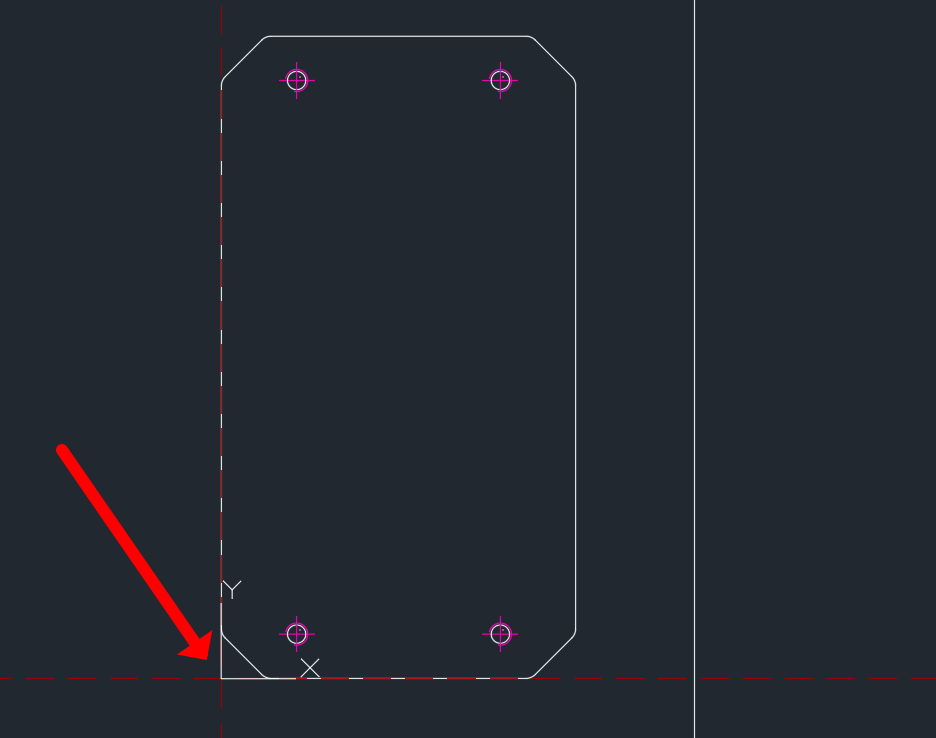

일반적으로 가공 시 왼쪽아래가 x, y 0,0 지점이 제로점이 되는데

현재 객체의 0 지점을 재설정하였습니다.

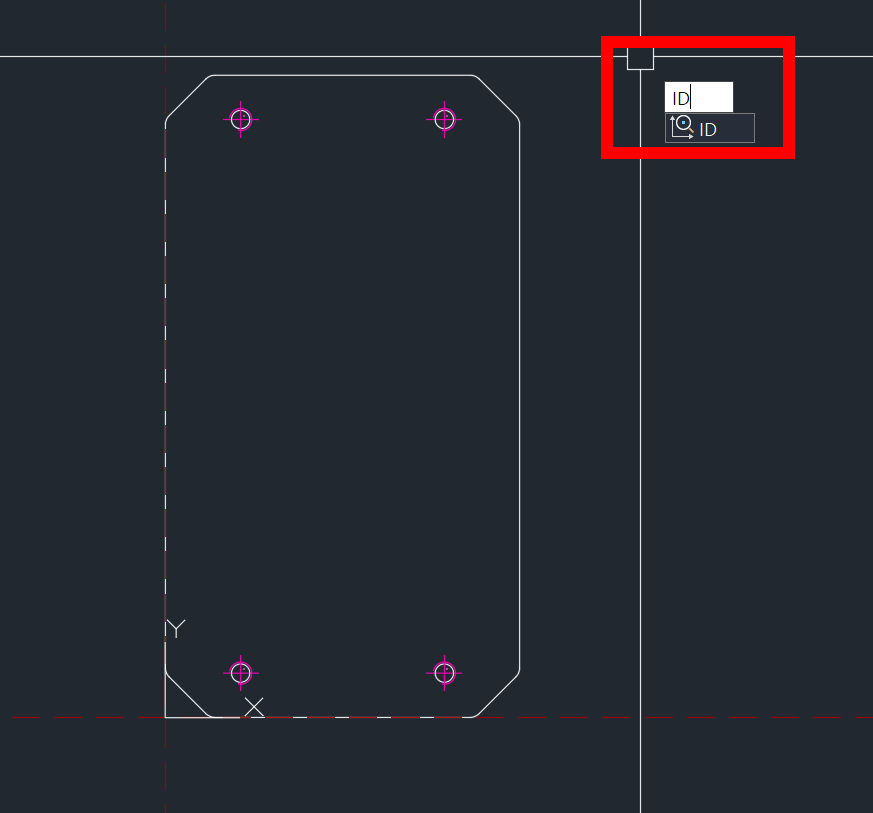

재지정을 완료하였으면 그 후 단축키 [ ID ]를 입력합니다.

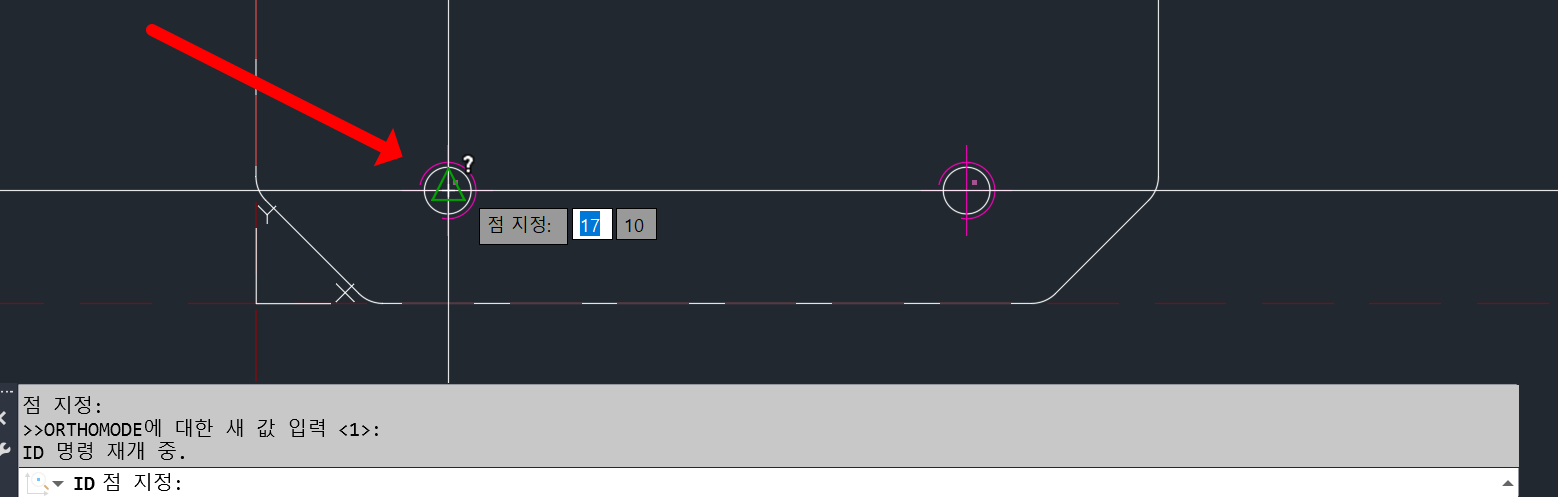

ID 단축키를 입력 후 원하는 객체의 포인트를 지정합니다. 센터, 엔드포인트등 상관없습니다.

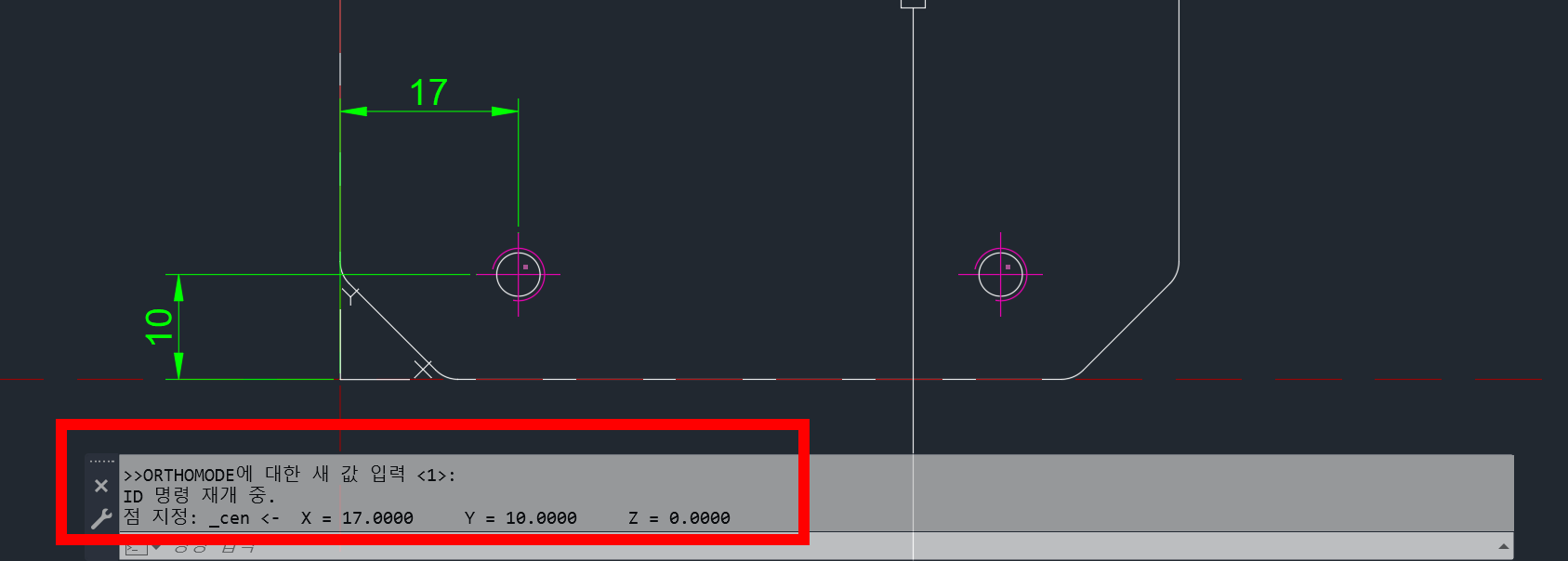

객체를 클릭하였으면 커맨드 창에 정확하게  X, Y 값에 대한 정보가 나오며

치수로 확인하여도 정확하게 표시된 것을 알 수 있습니다.

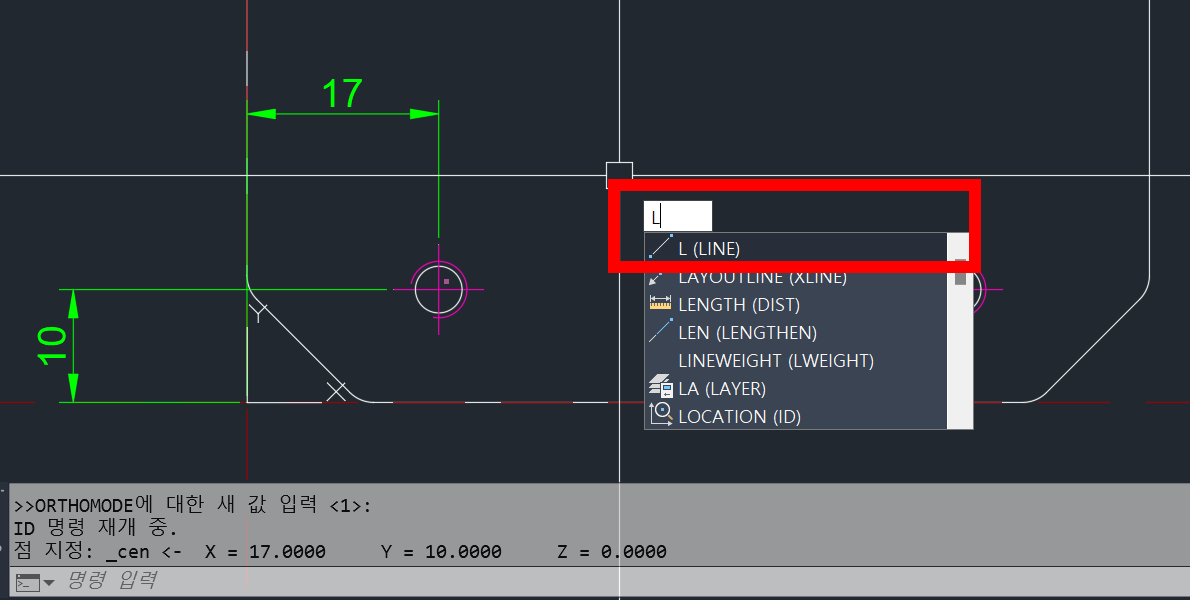

만약 이 지점을 활용하고 싶다면 그대로 종료 후 예를 들어 C , REC , L 등 실행합니다.

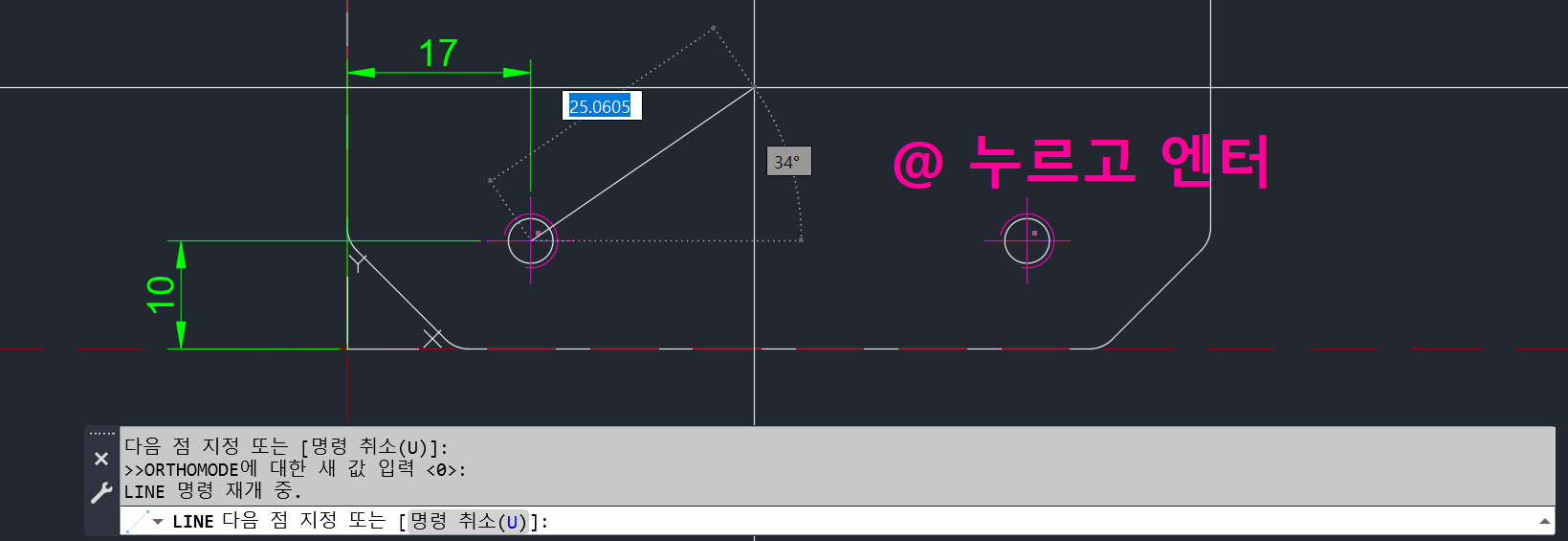

단축키를 입력한 후 @ 누르고 엔터를 입력하면 방금 전 ID로 저장된 지점으로부터 객체 생성이 가능합니다.



오토캐드에서 작업할 때 원하는 객체의 위치정보를 알고 싶을 때가 있는데요.

일반적인 치수 표시가 아닌 빠르게 숫자로만 파악하고 싶으면 이 기능을 활용해 보세요.
