퓨전 360 실무 기능. 다른 확장자 3D파일 불러오기

안녕하세요. 이번 포스팅에서는 퓨전 360을 사용한다면 필수로 알아야 하는 기능.

오토데스크의 3D CAD 소프트 웨어인 Fusion360 에서 다른 확장자 3D파일을 불러오는 방법에 대해 소개하겠습니다.

IGES파일은 3D 모델링 소프트웨어 간에 공유할 수 있는 표준 확장자 파일이며

퓨전 360에서 IGES파일을 불러오는 방법은 매우 간단하며, IGES 뿐만 아니라 STEP, 카티아, 인벤터, 솔리드웍스 등등

모든 확장자를 다 불러올 수 있습니다.



Fusion360은 이러한 외부 파일들을 불러와서 다양한 3D모델링 작업을 수행할 수 있는 기능을 지원하고

이를 통해 보다 빠르고 쉽게 3D모델링 작업을 하고 시간을 아낄 수 있습니다!



하지만 IGES 등 파일을 불러왔을 때 필수적으로 해줘야 하는 작업이 있는데요.

퓨전 360은 검색자료가 꽤 적어서 필수로 이 포스팅을 보셨으면 좋겠습니다.



아래에서 자세한 방법을 알려드리겠습니다.



퓨전, fusion360 IGES파일, 3D파일 불러오는 방법

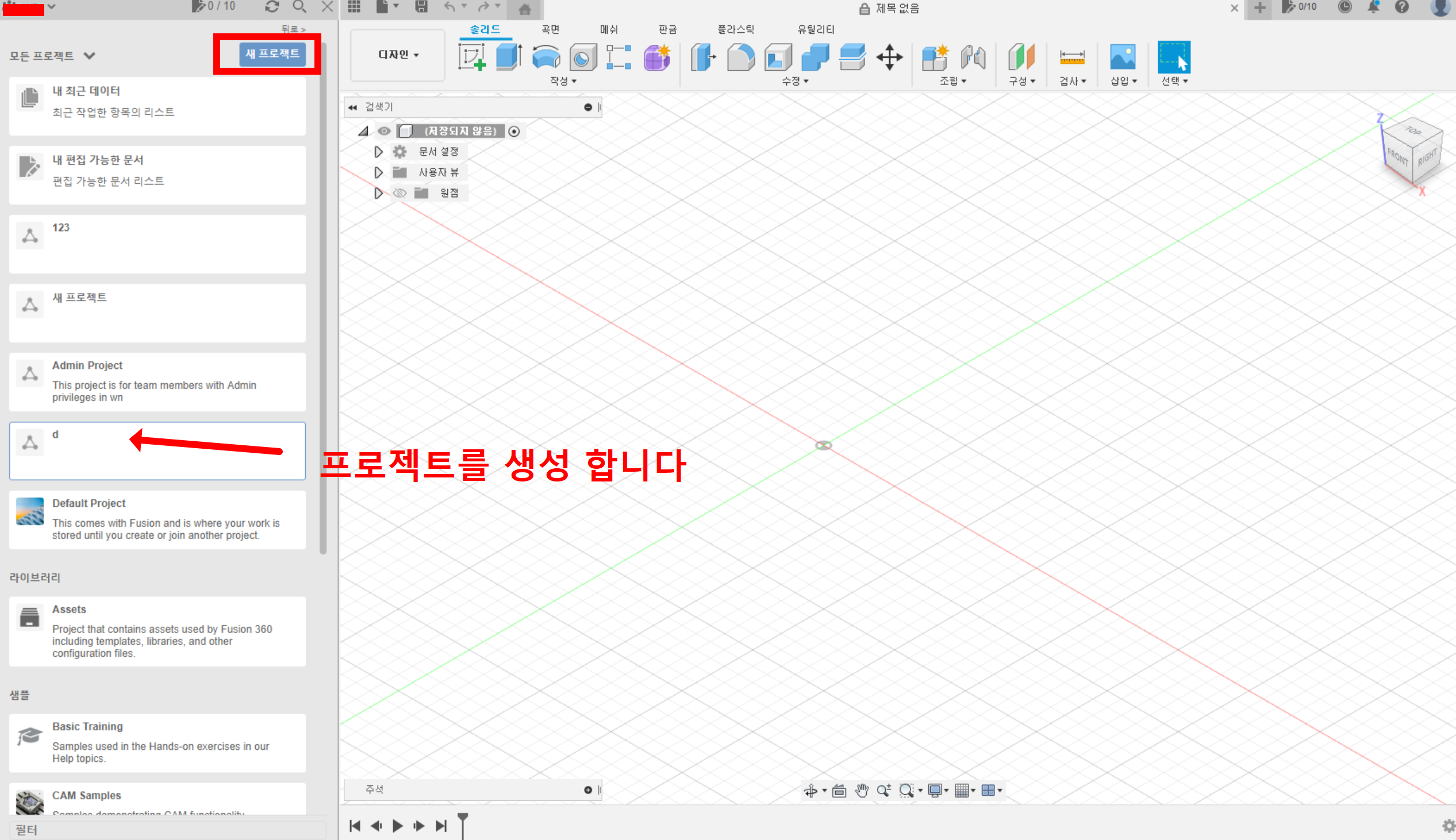

가장 먼저 왼쪽 프로젝트 화면에서 프로젝트가 없다면 생성해주시길 바랍니다!

프로젝트 파일이 없으면 작업이 안됩니다.

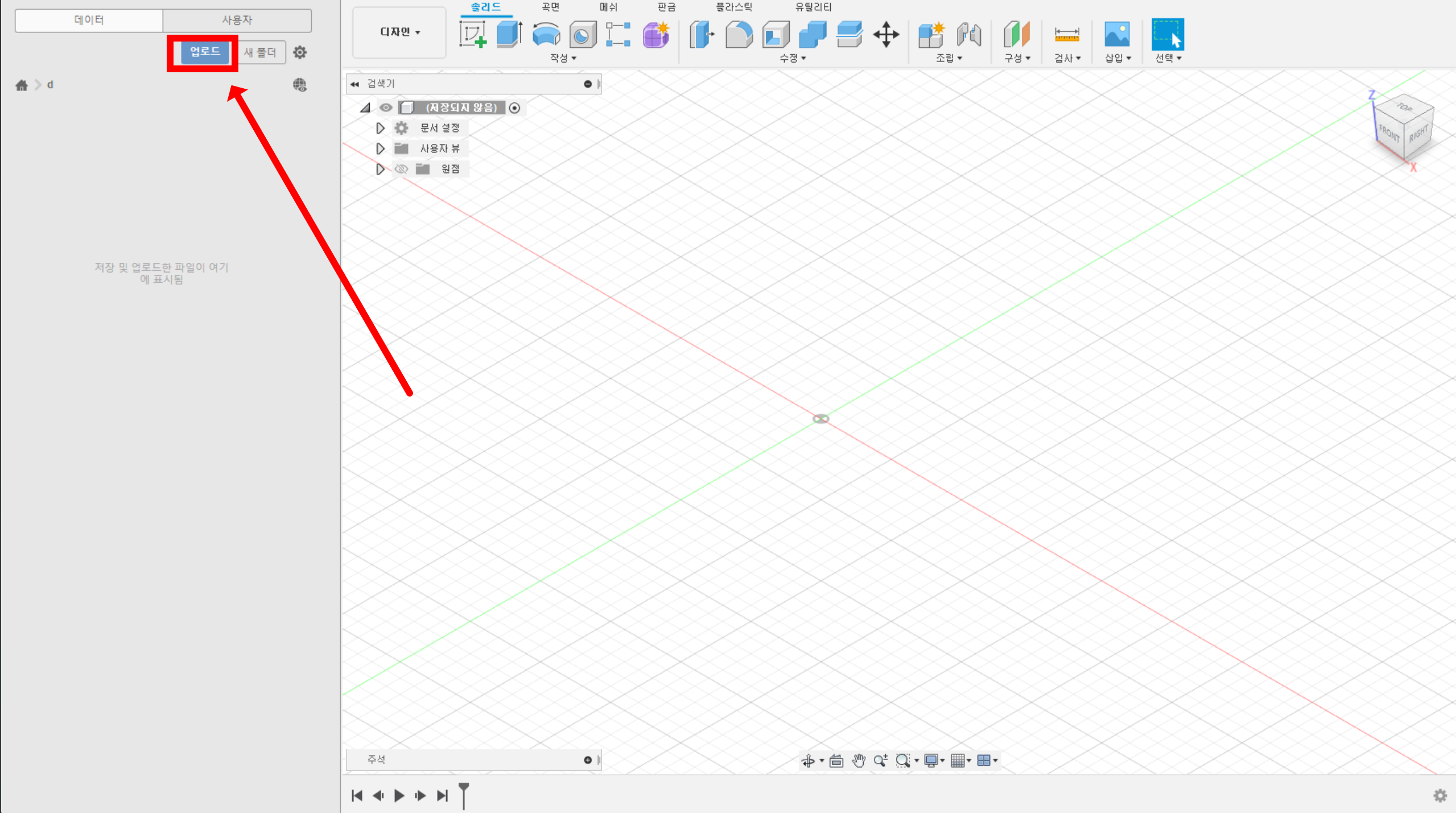

그 후 프로젝트를 만들었으면 화면에 들어와서 업로드라는 글자를 클릭합니다.

여기서 파일을 새롭게 업로드 할겁니다.



예로 한번 불러와볼 파일은

M10육각렌치 볼트 IGS파일인데요.

더블클릭하여 본인이 추가하고자 하는 파일을 업로드 합니다.

드래그로 여러 개 한 번에 업로드도 물론 가능합니다.

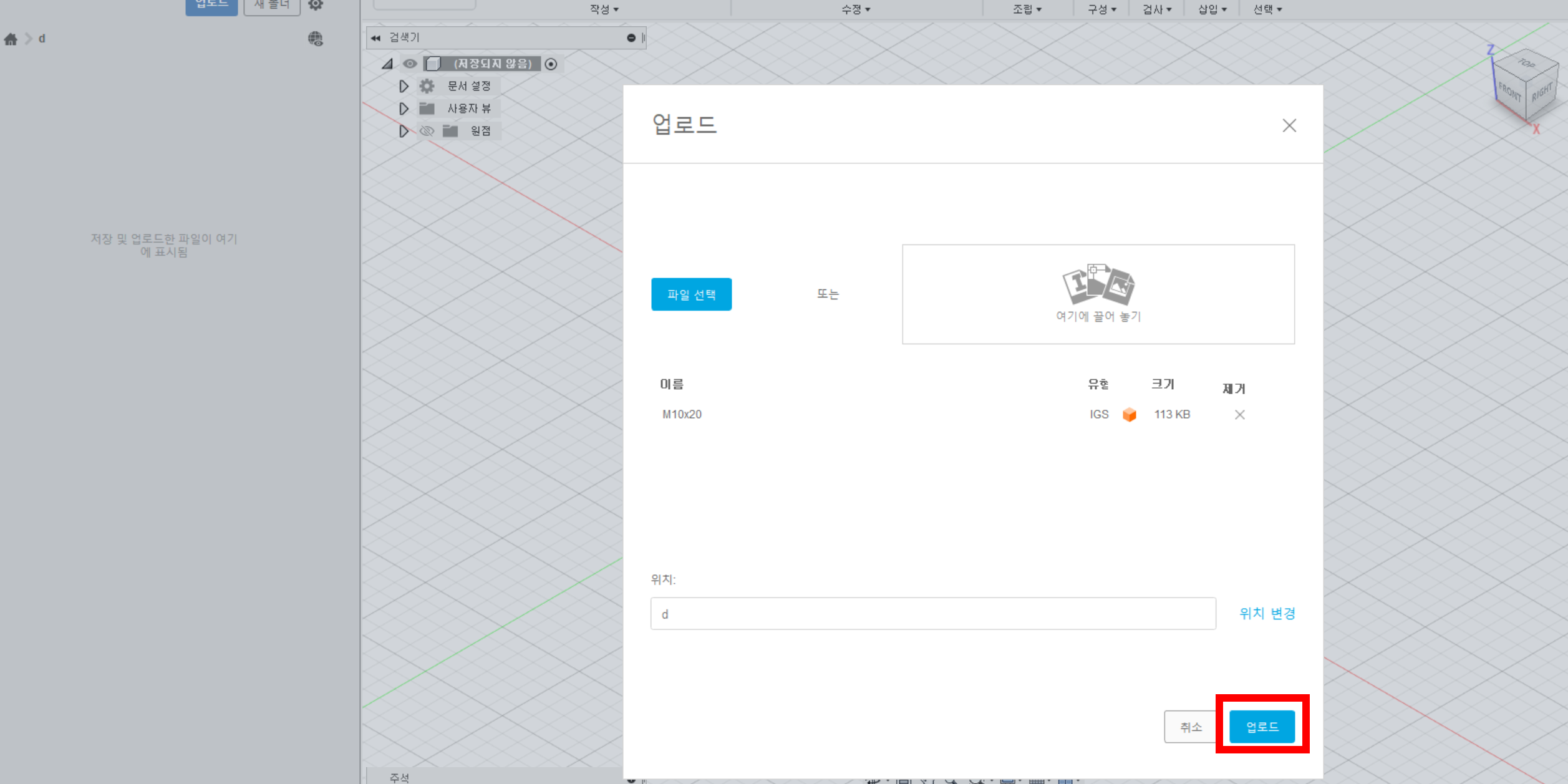

파일이 추가되었으면 오른쪽 하단 업로드를 클릭합니다.

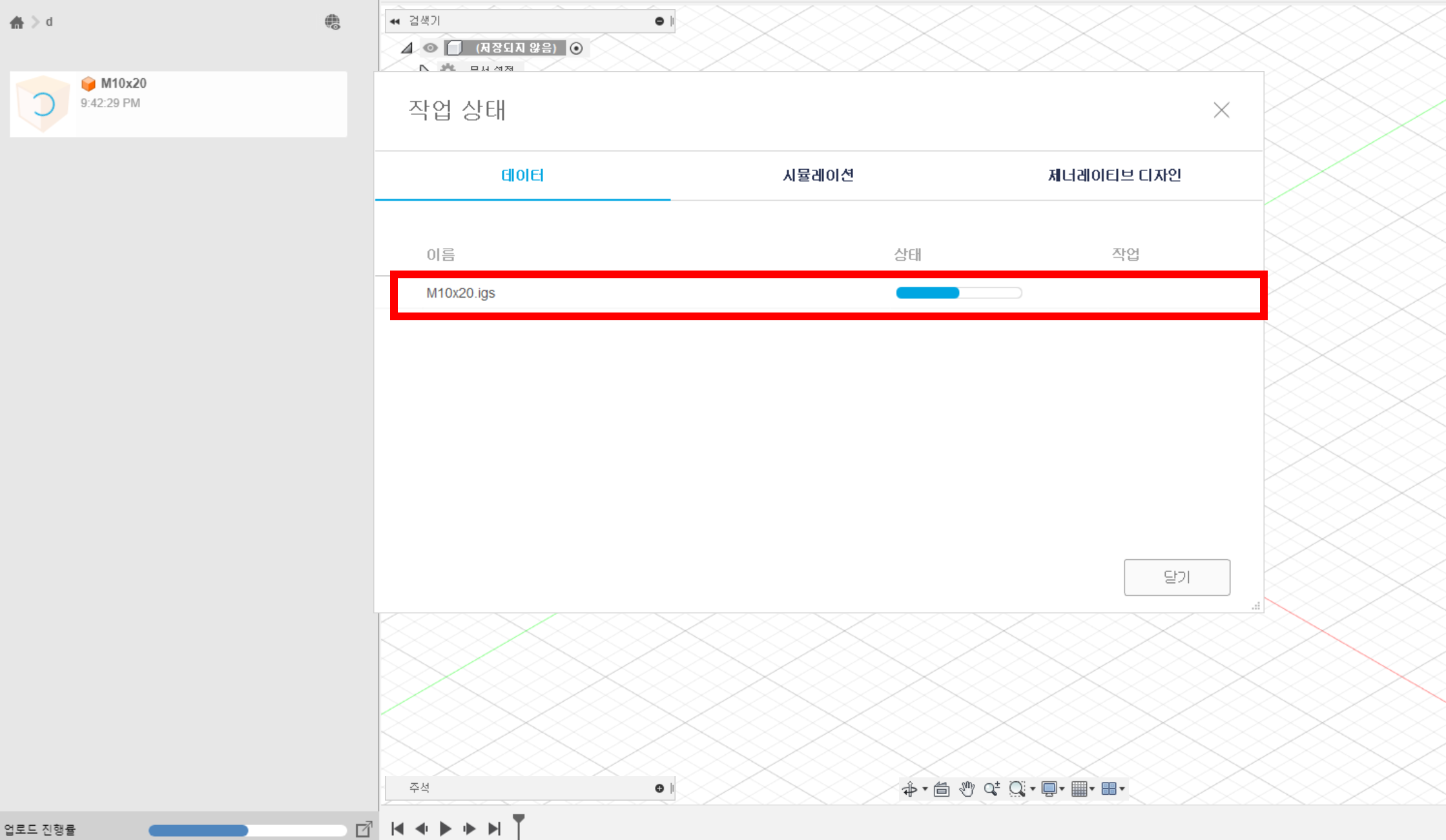

업로드를 클릭하였으면 클라우드 저장소에 등록하는데요.

시간이 몇 초 정도 걸립니다!

잠시 기다려 줍시다.



파일이 등록되었으면 여기서 불러온 파일을 더블클릭해 줍니다.

그러면 바로 파일이 불러와진 것을 확인할 수 있습니다.

여기서 중요한 팁입니다. 끝까지 꼭 보세요.

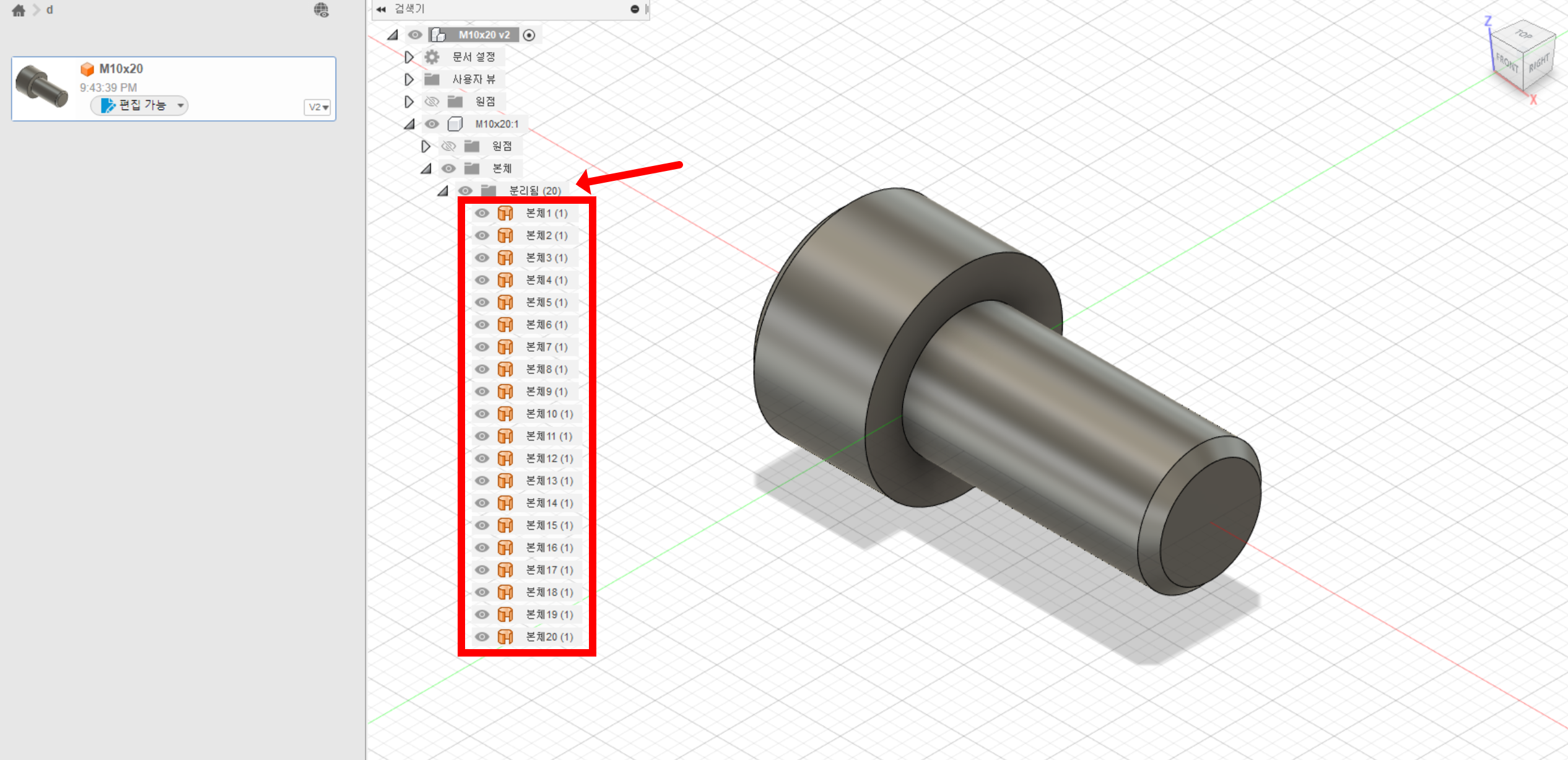

불러온 파일을 본체를 확인하면 이렇게 분리됨이라고 된 것을 볼 수 있습니다.

여기서 이것을 반드시 수정해 줘야 3D파일로서 사용할 수 있고

DRAWING으로 이동했을 때도 정상적으로 표시됩니다.



사진으로 설명하면 현재 아래 사진과 같은 상태이므로 나중에 어셈블리도 안되며 드로잉에 나타나지도 않고

노답 . 참 난감한 상황이 됩니다.





여기서 하나의 덩어리를 만들기 위해서는

위에 보시면 검사라는 항목에 - 확인을 클릭합니다.

검사 - 확인 클릭









검사 - 확인에 들어왔으면

하나의 덩어리를 만들 준비를 할 수 있는데요.

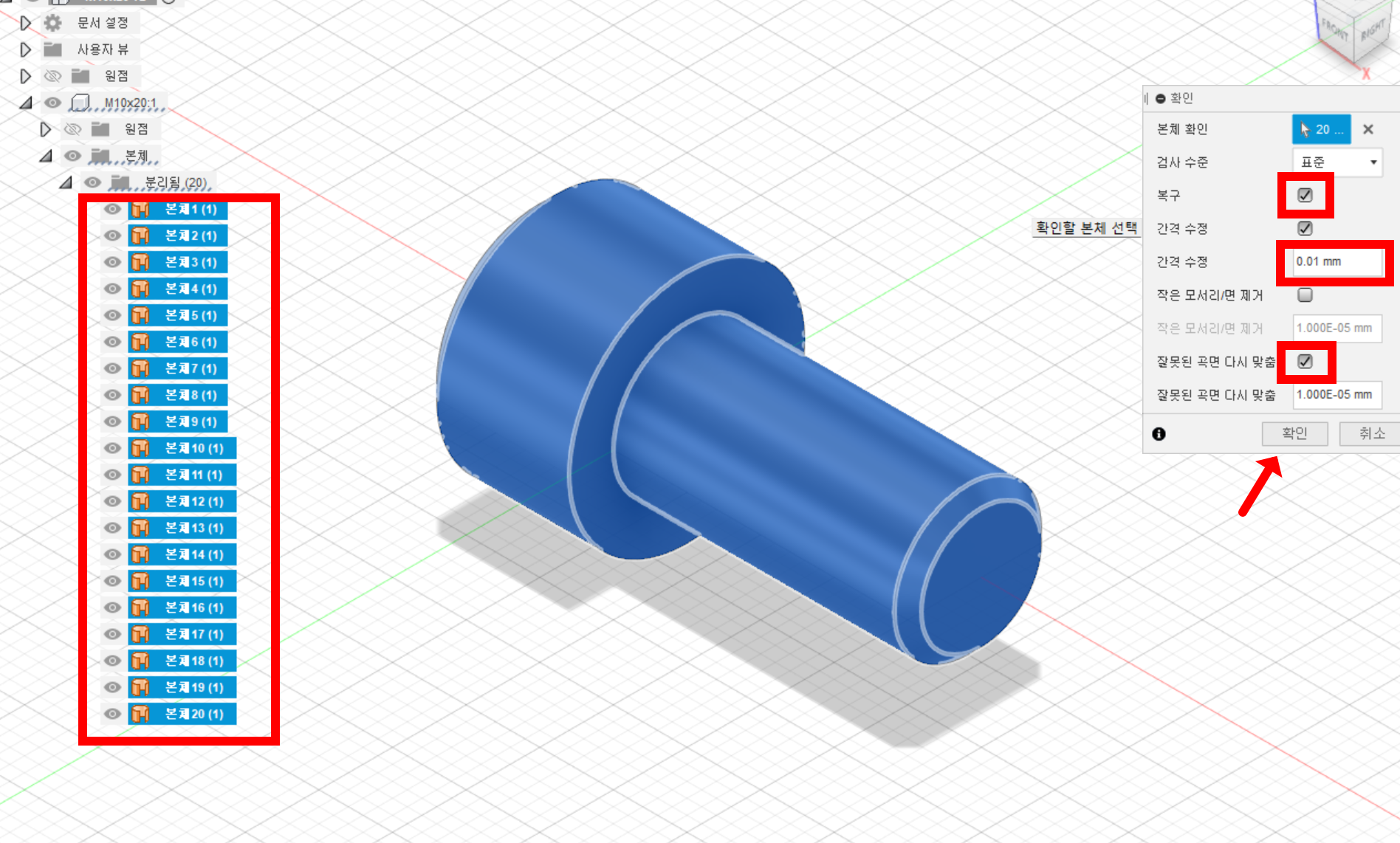

여기서 복구를 체크하시고 잘못된 곡면 다시 맞춤도 체크하고 간격수정도 설정합니다.

그리고 분리됨으로 되어있는 모든 본체를 시프트 + 클릭으로 전체 선택한 후

확인을 누릅니다.





확인을 누르셨으면 좀 전에 분리됨으로 표시된 객체들은 다 사라지고 하나의 본체로 되었습니다.

반드시 해야 하는 작업입니다.





IGES 등 불러왔을 때 파일이 전부 면처리로 된 경우가 많은데요. 이럴 경우 꼭 해줘야 하는 방법도 같이 소개하였습니다.



간단하게 불러오는 방법이었는데요. 후처리 방법은 정보가 별로 없었습니다.

IGES파일은 3D모델링 작업에서 매우 중요한 역할을 합니다. 회사에서 파일을 보낼 때도 사용하며, 공식홈페이지에서 3D파일다운을 할 때도 IGES 혹은 STEP파일입니다.

퓨전 360에서 이런 파일들은 쉽게 불러올 수 있으므로, 이를 통해 보다 빠르고 간편하게 3D모델링 작업을 수행할 수 있습니다.

이제 여러분도 FUSION360에서 원하는 파일을 불러와서 보다 정확하고 효율 적인 모델링작업을 하시길 바랍니다.
