퓨전 360 부품 초간단 변경 방법
안녕하세요. 이번포스팅에서는 퓨전 360에 있는 유용한 기능
부품 대체 기능에 대해 소개 하겠습니다.
설계를 하다 보면 수많은 변경과 변경이 일어나고
조립된 부품을 바꾸는 경우도 많은데요.
이럴 때 기존에 어셈블리되어있는 부품을 삭제하거나 하면 여러 충돌이 일어날 가능성이 많습니다.
어셈블리 구속조건은 건들지 않고 만약 부품만 바꾸고 싶을 때 유용한 기능입니다.
부품 대체 기능 소개

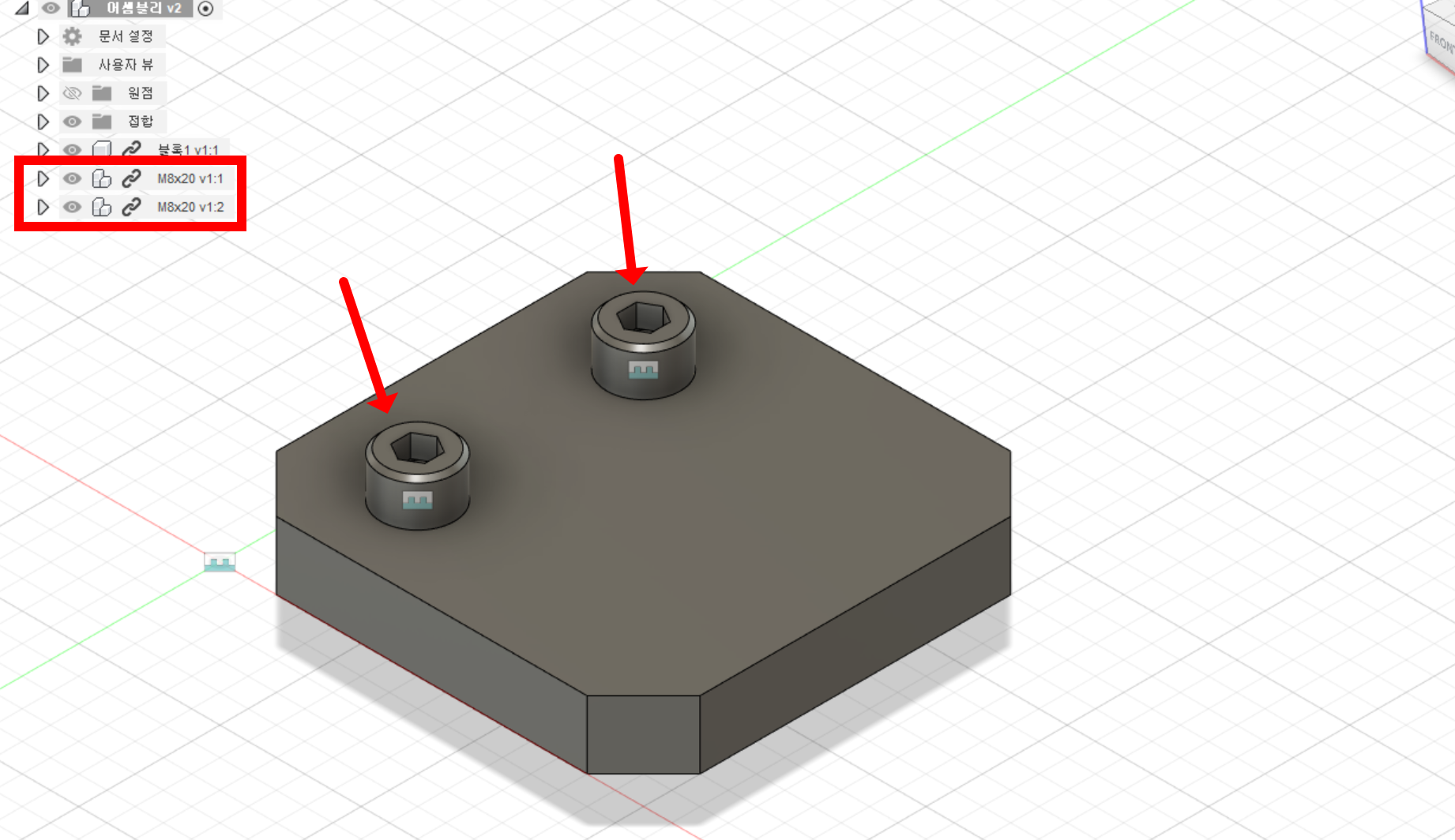

예를 들어 블록에 M8탭 가공이 있고 볼트를 체결하겠습니다.
M8 볼트를 체결 한 뒤 설계 변경이 일어나 만약 M8볼트를 M10으로 변경하고 싶다고 가정하겠습니다.
보통의 경우는 어셈블리된 파츠를 삭제하겠지만
부품 대체 기능으로 안전하게 변경 하겠습니다.

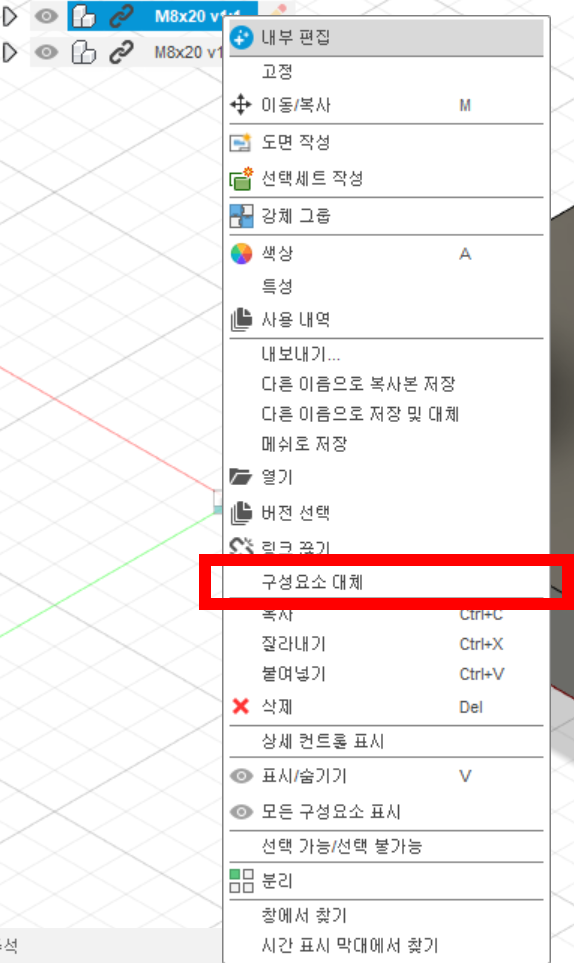

왼쪽 부품 트리에서 원하는 부품에서 오른쪽 마우스 클릭 후 구성요소 대체라는 기능을 클릭합니다.

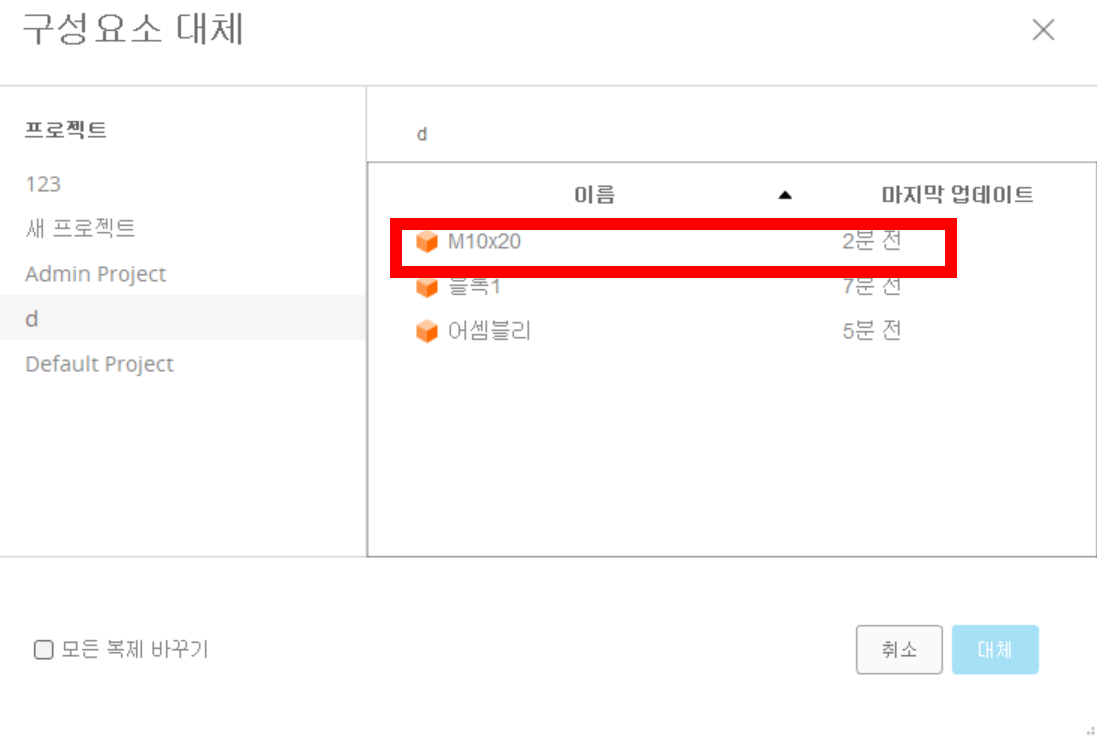

클릭하셨으면 본인이 원하는 객체를 선택합니다.
M10 볼트로 바꾸어 보겠습니다.

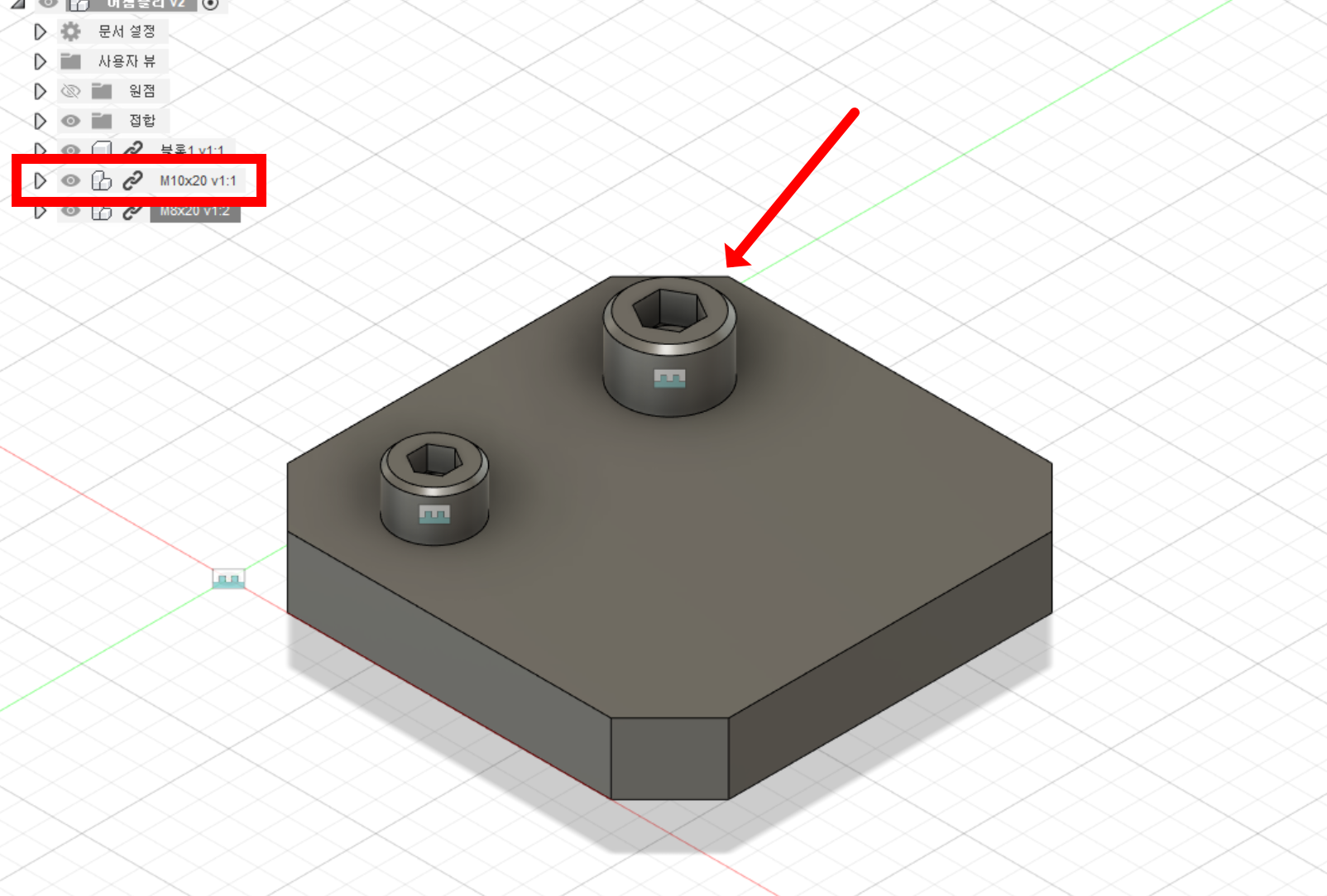

약간의 로딩이 끝난 후 성공적으로 구속조건은 유지되면서 부품이 교체된 모습입니다.
설계업무를 하시다 보면 설계변경이 상당히 많은데요.
그럴 때 유용하게 사용할 수 있는 기능입니다.
잘 활용하시길 바랍니다.
