AUTOCAD,실무꿀팁)오토캐드 글자폭(너비) 조정 하는법.

오토캐드 글자폭 ( 너비) 조정 하는법.



안녕하세요. 오늘은 오토캐드중 글자폭을 수정하고 싶을때 유용한 꿀팁을 소개 해드리겠습니다.



실무에서 표제란에 글을 입력할때 제품이름이 너무 길어서 칸을 넘어서거나 하는경우가 자주 있는데요.



이럴때 스케일을 이용하거나 , 테이블을 두줄 만드는 방법도 있지만



스케일을 이용하면 글자 전체가 작아져버리고 테이블 두줄을 만들면 또 두줄만드는것도 귀찮습니다.



이럴때 유용한 팁을 알려드리겠습니다.



자주 사용하므로 꼭 알아두시길 바랍니다.



설명드리겠습니다

단축키 [ TEXTFIT ]







우선 설명을 위해 임의의 제품명이 긴 이름 을 작성하였습니다. 없는 제품명이므로 이름은 딱히 신경쓰지않으셔도 됩니다.



제품명이 너무 길어서 칸을 튀어 나가 버렸습니다.



이럴때 유용한 기능을 사용해보겠습니다



[TEXTFIT] 입력









글자 클릭후 본인이 원하는 너비까지 선택



오스냅이 켜져있으면 귀찮으므로  F3으로 일시적으로 끄는걸 추천드립니다.





글자 스케일등 테이블을 두줄 만들지 않아도

깔끔하게 적용 되었습니다. 도면을 출력후 볼때도 이게 보기 좋게 보입니다.



그리고 또 유용한 것은

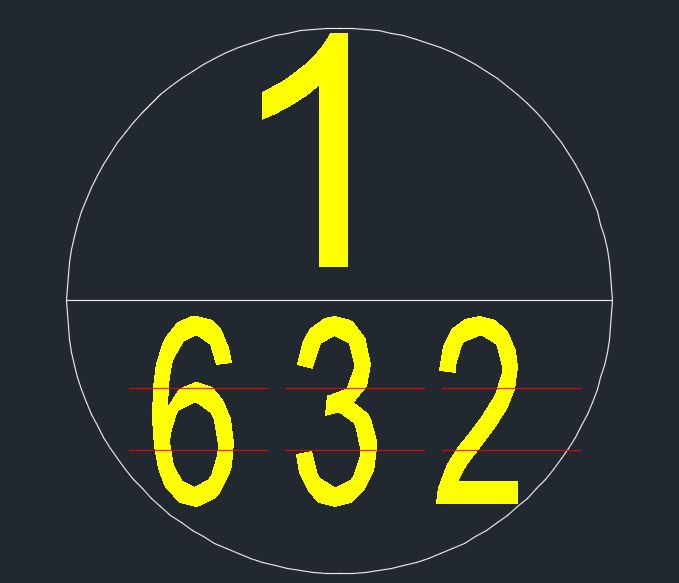

제품번호 밑에 갯수변경으로 도면을 수정할때 위의 사진 처럼  숫자폭을 줄여서 입력도 가능합니다.



설명은 여기 까지 입니다.



오토캐드를 사용하여 도면을 그리다 보면 제품명이 너무 길어져서 종종 테이블 칸에 다 안들어가는경우가 있습니다.



그럴때 사용하면 보기도 좋고 깔끔하게 입력이 가능합니다.



꼭 사용해보시길바랍니다.



다음번에 또 다른 좋은 실무팁으로 뵙겠습니다.



글읽어주셔서 감사합니다.
