AUTOCAD 무게계산) 오토캐드 3D모델링 무게계산하는방법

안녕하세요. 이번 포스팅은 오토캐드로 무게계산 하는 방법입니다.



오토캐드를 이용하다보면 솔리드의 무게를 구하고 싶을때가 있습니다.



3D모델링은 하였는데 무게계산이 필요할때 필요한 기능을 소개해드리겠습니다.





단축키 설명

[mass]



우선 설명을 위해 블록을 하나 3D모델링 하였습니다.



무게를 계산하기위해



단축키 MASS를 입력합니다. (MASSPROP)





커맨드를 입력후 솔리드를 클릭후 엔터 !

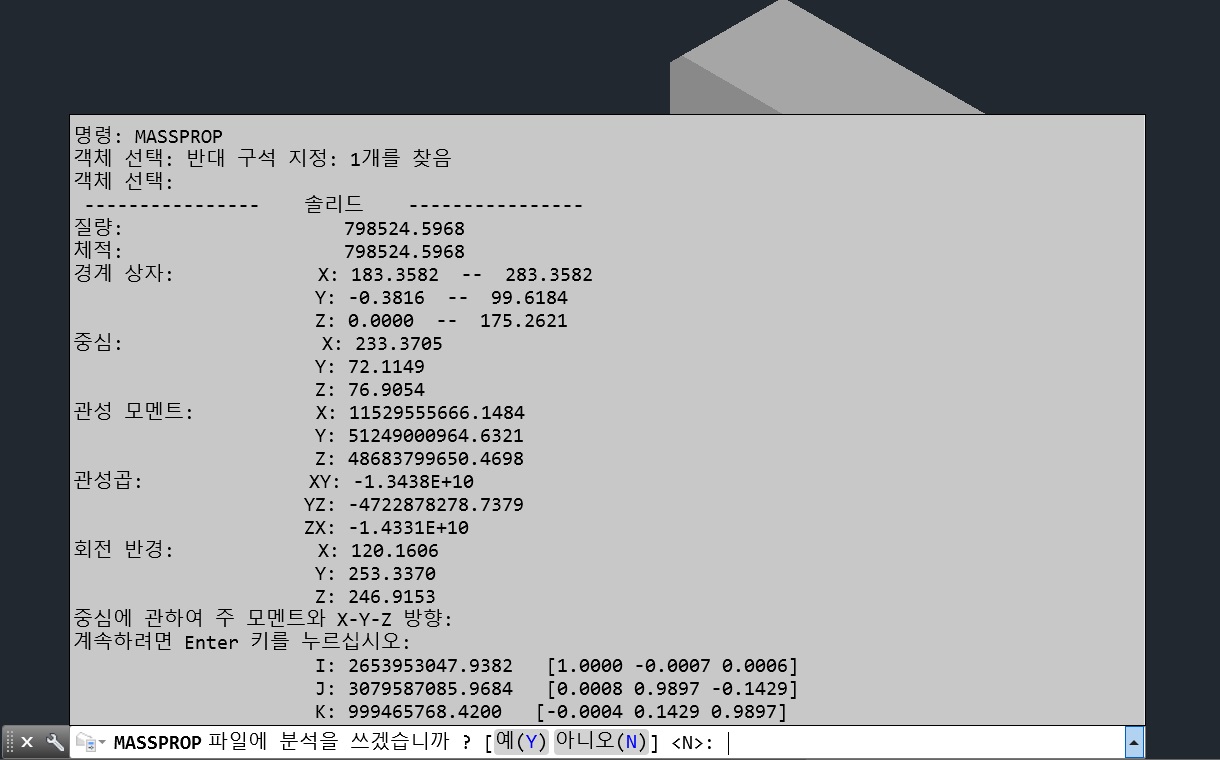

발견한 솔리드의 다양한 정보들이 나옵니다.



맨위에 질량과 체적을 알수있습니다.



저는 일반 철이라고 가정하고 계산해보겠습니다.



(798524 x 7.85) / 1,000,000 = 6.268kg 이 나오네요.



간단하게 구할수있습니다 쉽죠?



그리고 결과값을 파일에 분석으로도 사용할수있으므로 유용한 기능입니다.



재질의 비중은 검색하여 간단하게 숫자만 입력하면 값이 나오니 참 쉽습니다.





오늘은 간단하게 오토캐드 솔리드 모델링 무게구하는법을 포스팅 하였습니다.



3D프로그램이아닌 캐드에서 작업하시는 분들은 도움이 되실거라고 생각합니다.



다음번에 또 좋은 글로 찾아뵙도록 하겠습니다 .
