AUTOCAD 유용한팁,실무) 오토캐드 유용한팁 , 겹친선 합치기(정리하기) OVERKILL

오토캐드 유용한 팁 겹친 선 정리하기 합치기 도면 용량 줄이기

안녕하세요. 오늘은 오토캐드 유용한 팁을 소개해드리려고 합니다.

오토캐드에서 작업을 하다 보면 같은레이어 , 같은선 종류 등 똑같은 선이 겹쳐서 그려진 경우가 자주 있습니다.

또한, 작업을 하다가 빨리빨리 하다 보면 선이 겹쳐질 때가 있고 알아도 지나 칠 때가 있으며

이 커맨드를 사용하면 좋을 때가 인터넷에서 2D 제품도면 파일을 다운로드하였을 때

같은 선인데 엄청나게 쪼개진 경우로 저장된 파일도 있습니다.
이건 3D에서 2D dwg로 만들었기 때문에 이런 현상이 일어납니다.

그리고 본인이 그린 도면의 선을 정리하고 싶으실때 바로 그런 상황일 때 사용하면 됩니다.

작업하면서 불필요한 선종류가 늘어나면 캐드가 버벅거리게 되고

도면 열리는 속도도 느려지게 됩니다. 순전히 불필요한 것들 때문에 말이죠.

또한 오토 스냅(가까이 가면 자동으로 사각형 클릭점이 나오는 것)을 정확하게 잡을 수가 없어서

작업 도중에 클릭 실수가 무조건 나오게 됩니다.

용량도 줄이고 작업 속도도 올릴 수 있으므로 반드시 기억하시고 잘 사용하시면 좋겠습니다.

그럼 빠르고 한 번에 정리하는 기능 소개해드리겠습니다.


설명
단축키[OV]

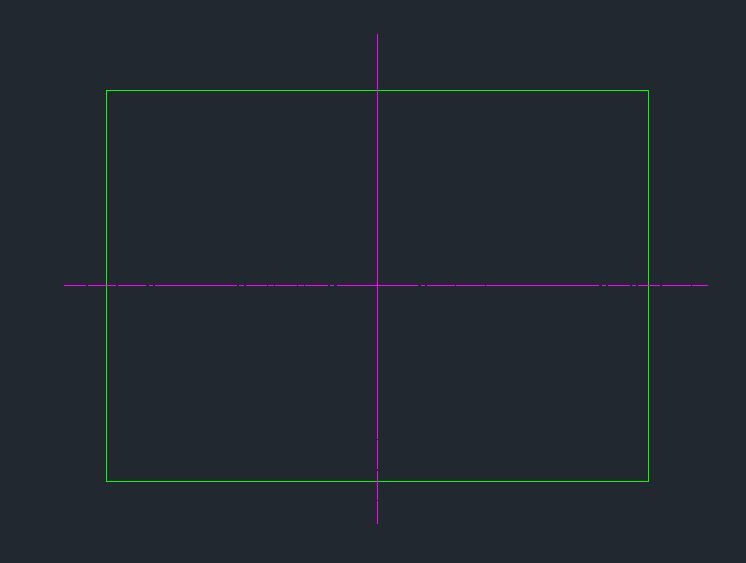

우선 설명을 위해 단순한 사각형과 중심선을 그렸습니다.
언뜻 보기에는 평범해 보이지만 중심선을 잘 보시면

팁TO

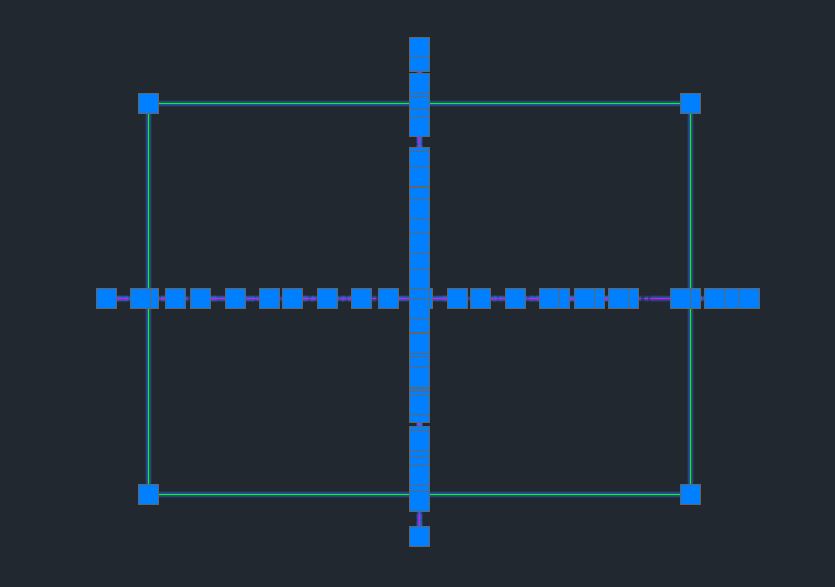

엄청나게 조각난 선들로 겹쳐져 있습니다.
같은 선이므로 똑같은 선으로 일치시키도록 하겠습니다.

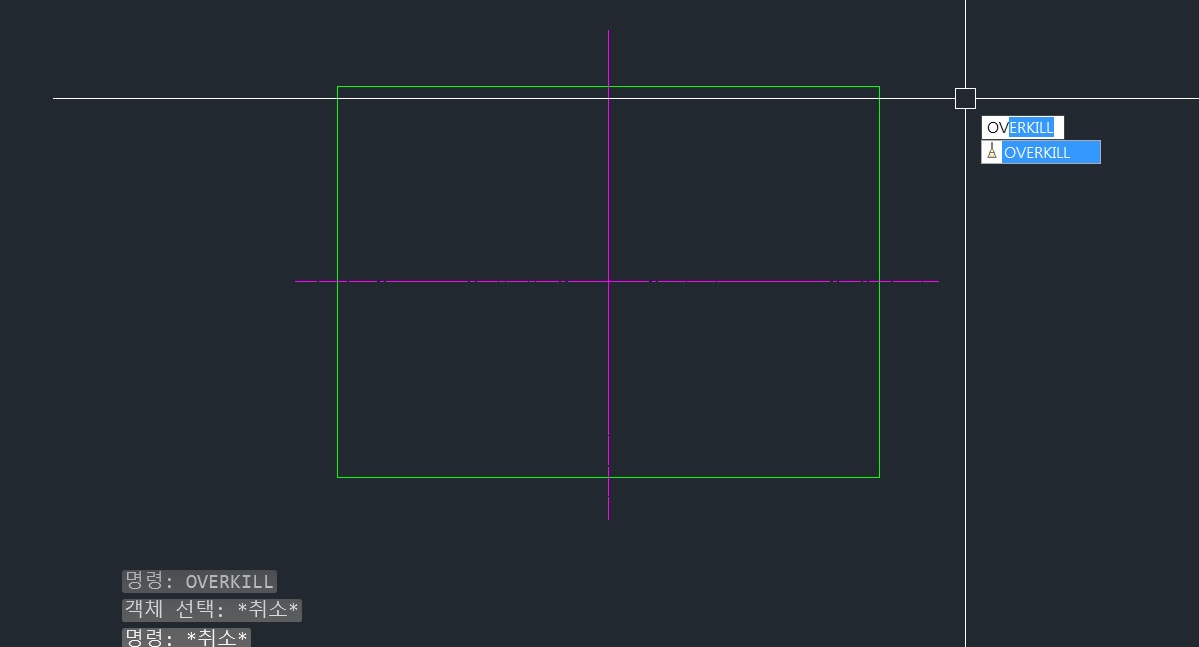

단축키 OV 입력 후 원하는 범위를 지정

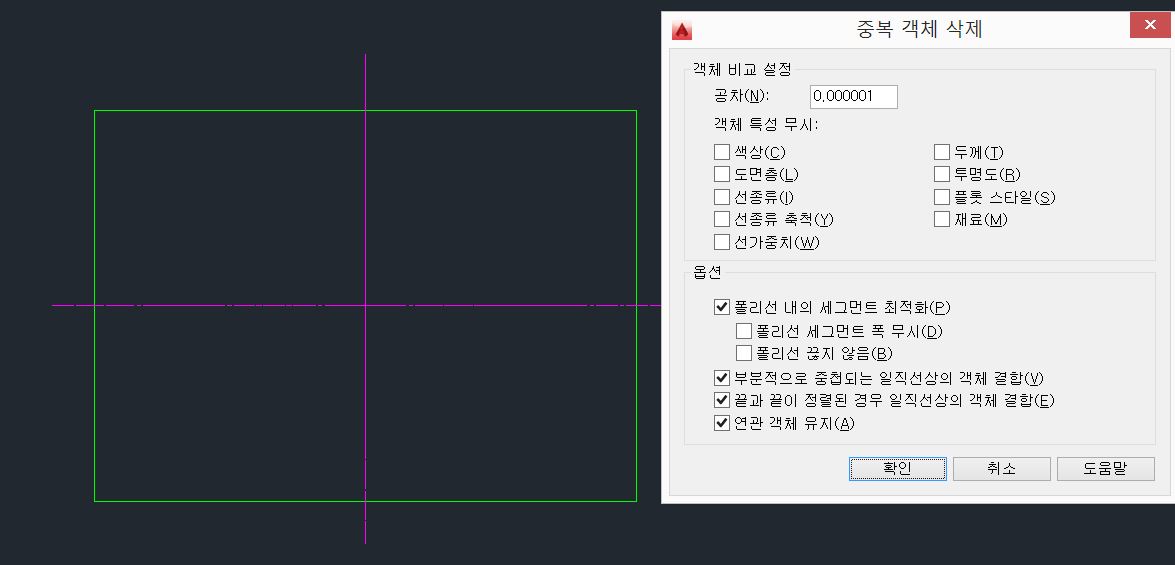

그 후 엔터를 치면 이렇게 화면이 나오는데

확인을 클릭해줍니다.

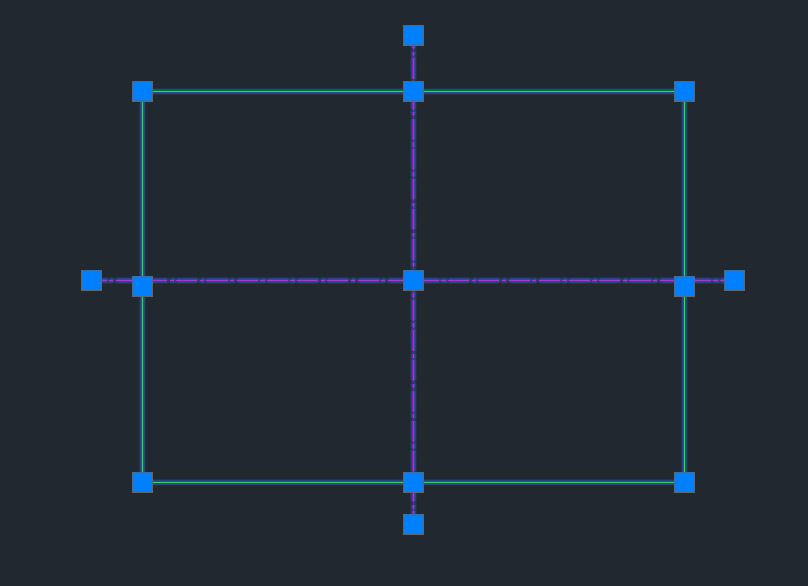

그러면 깔끔하게 아까 보이던 쪼개진 모든 선들은 사라지고 하나로 일치되었습니다.

클릭해서 자세히 보면 잘 적용된 것을 확인할 수 있습니다.

설명은 여기까지입니다.

오토캐드를 사용하다 보면 선이 겹쳐진 경우가 있는데 한 번에 빠르게 수정하고 싶을 때 사용하면 좋은 기능입니다.

설명을 드리기 위해 단순한 그림으로 하였지만

만약 도면이 크고 용량이 많고 엄청나게 복잡한 도면에

선이 여러 개 겹쳐져있으면 정말 막막합니다.ㅎㅎ

이럴 때 시원하게 OV단축키 이용하시면 보다 빠른 작업을 하실 수 있으실 겁니다.

다음번에 또 다른 좋은 실무팁으로 찾아오겠습니다.

오토캐드 유용한 팁, 유용한 리습 등 여러 가지 포스팅이 있으므로 정보가 더 필요하신 분은 제 포스팅 여러 개 보시길 바랍니다 ㅎㅎ.

글 읽어주셔서 감사합니다.
