AUTOCAD 실무 필수 기능) 기준점 복사 하기 , 일반 복사와는 다른 기준점 복사 , 응용편까지

오토캐드 기준점 복사 , 원하는 곳 기준으로 복사하기 , 오토캐드 복사 기능



안녕하세요.

오늘은 실무에서 정말 자주 사용하고 필수로 알아야 하는 기준점 복사 기능에 대해 포스팅하겠습니다.

오토캐드를 사용하다 보면 복사 기능을 정말 많이 사용하는데 오토캐드를 처음 배우시거나 아직 익숙지 않으신 분들은 일반적인 컴퓨터 사용할 때처럼  일명 복사 붙여 넣기 컨트롤 c v 하는 게 일반적입니다. 하지만 이렇게 하면 복사를 한후 다시 객체 선택하여 이동 또는 복사를 해줘야 합니다. 즉 한 번에 끝낼 것을 두 번 세 번 작업을 해야 합니다. 물론, 단순한 형태이고 기준을 잡기 쉬우며 알아보기 쉬운 도면이라면 문제가 없습니다.

시간이 조금 더 걸리더라도 문제점 이 없지만 만약 제품도 , 엄청나게 큰 도면 , 기준이 중요한 부분 등  객체를 복사를 하여 복사된 것을 다시 이동해야 하기 때문에 기준 찾는 거에 시간을 소비하고 복사를 한 뒤 기준이 어딘지 몰라서 다시 이전 도면에 돌아가서 확인하고 또 클릭 잘못하여 미스를 하면 또 복사한 것을 삭제하고 다시 이전 도면에 돌아가서 복사하는 작업을 해야 합니다.

글로만 써도 정말 정말 불편하다는 것을 알 수 있습니다.. 단순 생각나는것이 이 정도인데 실제는 더 불편합니다.

이것을 해결하기 위해 오토캐드에서 기준점 복사라는 기능을 지원하고 있습니다. 적응이 되신다면 기존 컨트롤 C V 복붙보다 이 기능을 익숙하게 하여 사용하시는 것을 강력히 추천드립니다.

실무에서 무조건 쓰는 기능입니다. 복사 붙여 넣기 뿐만 아니라 마지막에 팁 또한 알려드리겠습니다.



그럼 사진과 함께 설명드리겠습니다. 천천히 보시며 따라 해 보시길 바랍니다





기준점 복사하기 설명

우선 두 도면을 임의로 작성하였습니다. 현재 분할화면으로 되어있습니다. 오토캐드 분할화면 하는 법

왼쪽에 있는 탭 가공이 있는 블록에 육각 구멍 렌치 볼트를 삽입하려고 합니다.

만약 기존 방법대로 복사해보겠습니다.

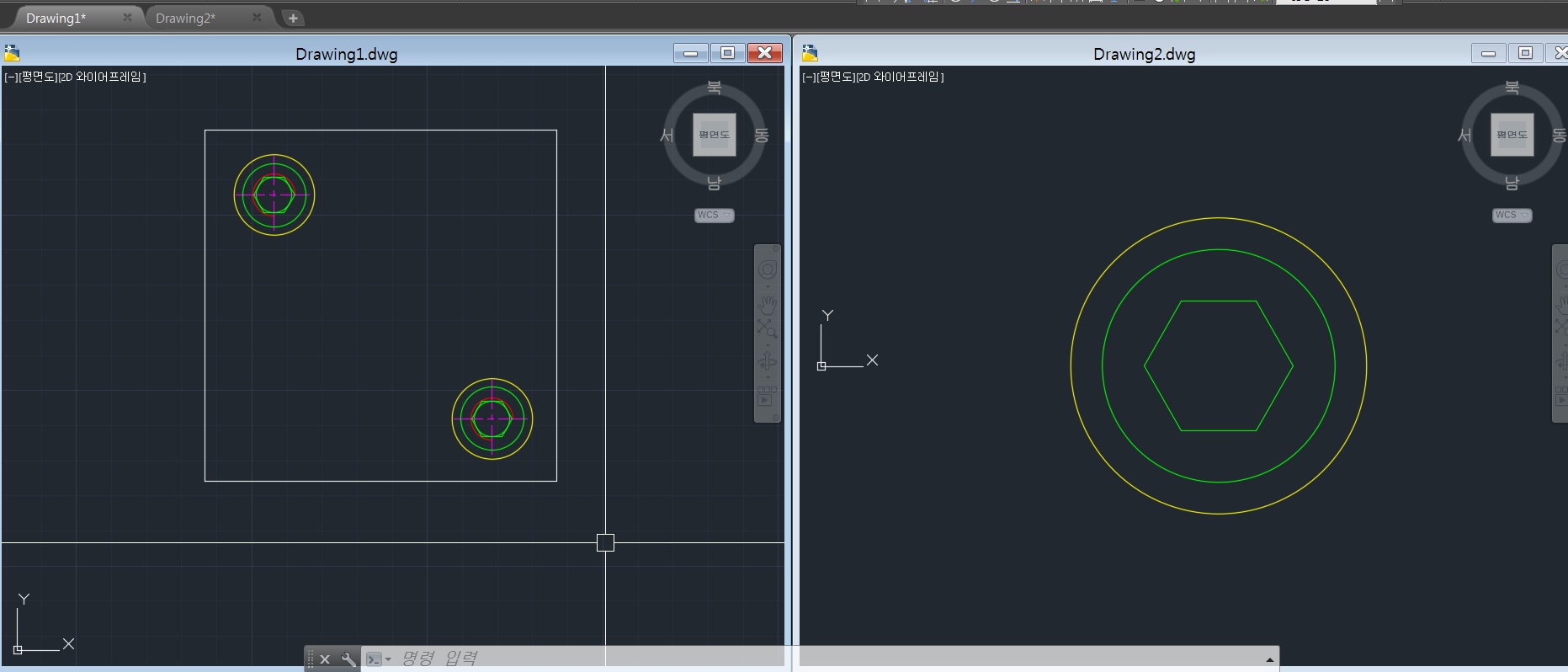

평상시 하는 대로 컨트롤 C V 했을 때 결과입니다.

기존 오토캐드의 복사 붙여 넣기는 복사한 객체의 X, Y점 0,0점을 자동으로 지정하여 복사하게 됩니다.

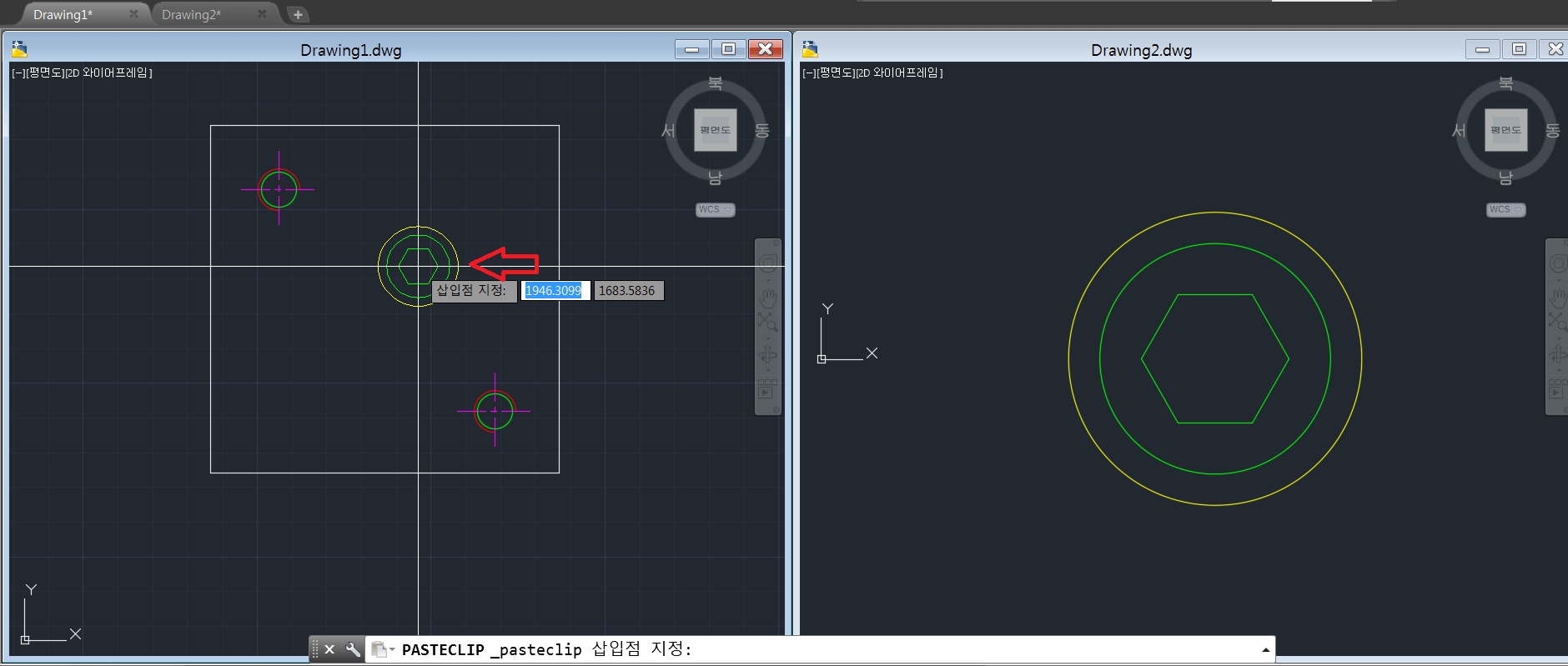

사진을 잘 보시면 0,0 지점이 기준점으로 되었습니다.

그러면 이번에는 기준점 복사를 해보겠습니다.





컨트롤 + 시프트 + C를 입력하여줍니다.

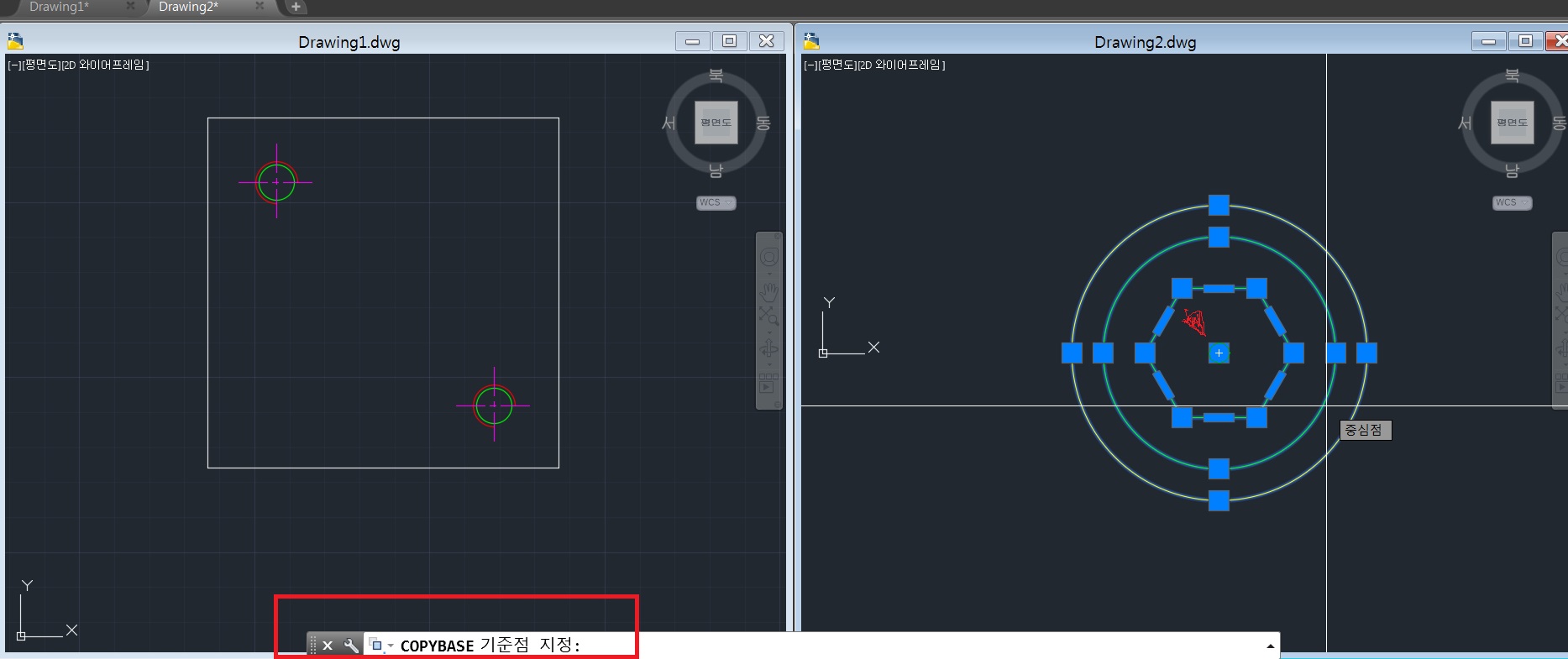

그러면 사진에 보이시는 바와 같이 COPYBASE 기준점을 지정하라고 메시지가 나옵니다.

여기서 본인이 원하는 기준점을 선택하면 됩니다.

저는 볼트 중심을 선택하겠습니다.

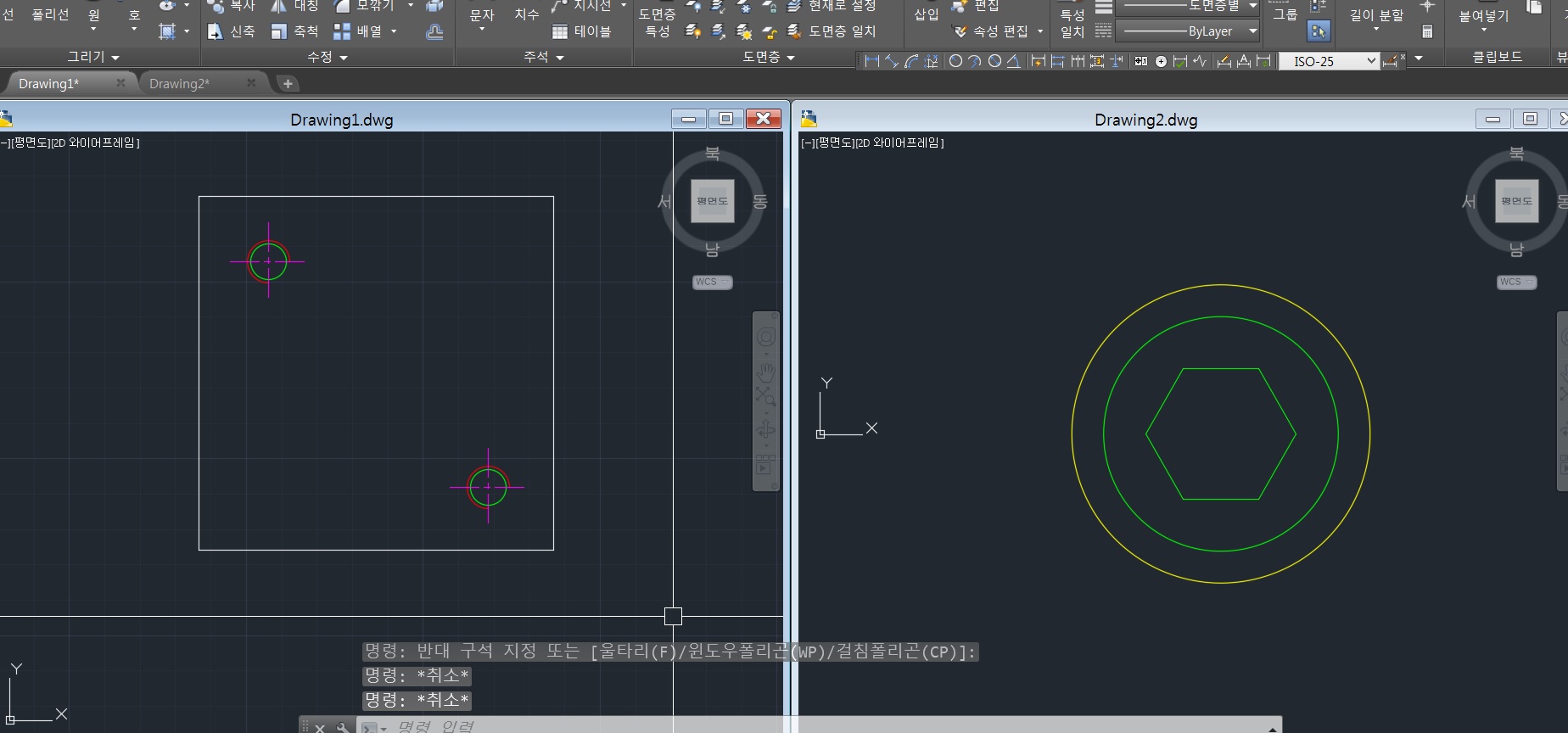

복사를 한 뒤 원하는 도면에 가셔서 컨트롤 + V를 입력하시면 처음 일반적으로 하였던 복사 기능과 달리

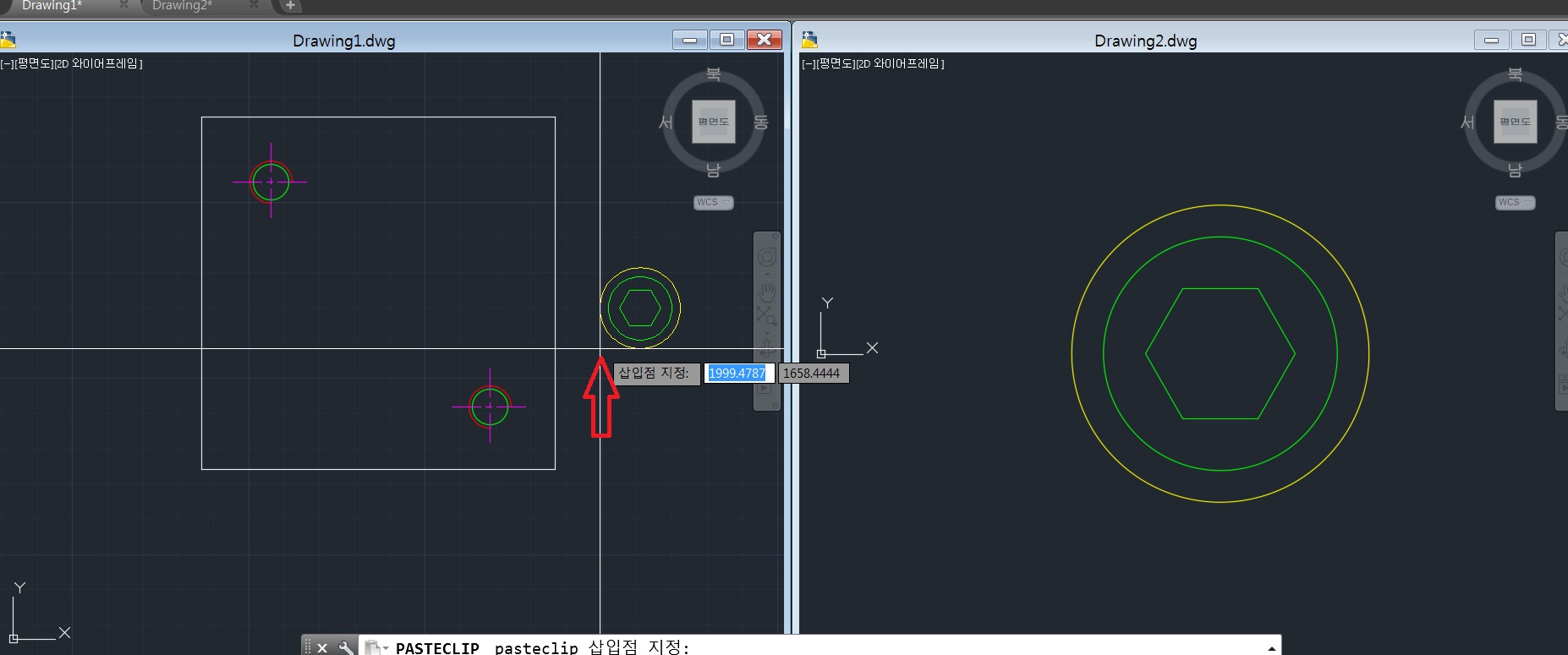

기준점이 정해지면서 복사가 됩니다. 기존의 방식대로 복사 후 이동할 필요 없이

이제 간단하게 탭에 넣기만 하면 끝입니다.



기준점 복사로 성공적으로 완성하였습니다.

기존의 복사 방식 대로 복사후 다시 기준점 클릭후 이동후 다시 붙여넣기 작업을 할 필요가 없습니다.

간단하게 끝났습니다.

설명은 여기까지입니다.



다음으로

팁을 알려드리겠습니다.

기존 복사 붙여 넣기 뿐만 아니라 복사 후 컨트롤 + 시프트 + V를 입력하시면 기준점 복사와 동시에 블록 생성까지 됩니다.

블록 빠르게 만들기

이전에 제가 포스팅한 글인데 복사를 하여 초 스피드로  동시에 블록 만들기 오토캐드의 기능입니다.

또한, 2023 버전부터는 기준점 삭제 복사 기능 컨트롤 + 시프트 + X 기능이 있습니다.

구버전일 경우 기준점 복사를 한 뒤 이전 도면에 남아있는 것을 삭제를 해줘 야하는데 2023 버전은 새로운 기능이 추가되었습니다.

저는 2023 버전을 사용한 적이 있는데 신기능이 추가된 것을 알 수 있었습니다.

그럼 정리해보겠습니다.

1. 컨트롤 + C V 기능

2. 컨트롤 + 시프트 + C  V 기능 (기준 선택 복사)

3. 컨트롤 + 시프트 + C , 컨트롤 + 시프트 + V 기능 (기준점 복사  블록 만들기)

4. 컨트롤 + 시프트 + X , V기능 (기준점 원본 삭제 복사) ※2023 버전부터 있음

5. 컨트롤 + 시프트 + X , 컨트롤 + 시프트 + V (기준점 원본 삭제 블록 복사) ※2023 버전부터 있음



단순 복사만 하는 것인데 참 많죠?

실무에서 일하시는 분들은 기준점 복사를 무조건 사용하고 계신답니다.

필수로 사용하는 기능이므로 익히셔서 잘 활용하여 사용하시길 바랍니다.



오토캐드 유용한 팁 , 필수 리습 등 다양한 정보가 블로그에 있으므로 정보가 더 필요하신 분은 제 블로그 포스팅 확인해주시면 감사하겠습니다.



글 읽어주셔서 감사합니다.



오늘도 좋은 하루 보내시길 바랍니다.
