Autocad필수팁) 화면 분할 해서 사용하기,모니터한개로 더블모니터처럼쓰는방법,도면 여러개 띄우기

오토캐드 화면 분할 기능, 더블 모니터 기능

안녕하세요. 오늘은 오토캐드 화면 분할 기능에 대해 설명하도록 하겠습니다.

오토캐드를 사용하시면 도면을 여러 개 띄우고 여러 가지 참고하면서 작업할 때가 상당히 많습니다.

현재의 도면과 함께 다른 도면을 보고싶을때

캐드 내의 기능으로 화면을 분할하여 사용하며 작업능률을 더 올리고 더 빠르게 할 수 있습니다.

여러 화면 분할화면이 가능합니다.

물론 돈을 많이 더 주고 모니터를 추가로 구입하여 사용하면 편하지만, 모니터가 한 개이신 분, 금전적으로 좀 부담되시는 분들을 위해 모니터가 한 개인 경우라도 완벽하게 까지는 아니지만

어느정도 작업이 수월해질 정도로 화면분할 이라고 더블 모니터 기능이 오토캐드 내에도 있습니다.

캐드를 위해서는 모니터는 큰 편이 좋습니다.

모니터 작으면 분할 화면 하면 화면이 더더욱  작아져서 가까이에서 보기 위해 자세가 흐트러지고 목, 어깨

피로가 엄청납니다. 화면 분할을 하더라도 도면 2개만 보는 것이 아니므로 여러 장을 참고하면서 작업할 경우도 빈번하므로 작업하실 때 사용하는 모니터는 눈 피로 덜하게 하기 위해

시원시원하게 큰 모니터를 사용하시는 것을 추천드립니다. 화면 작으면 눈도 아프고요.



그럼 분할화면 적용하는 방법을 알려드리겠습니다.





화면 분할하기

편의상 1번 도면 2번 도면이라고 하겠습니다.

아래 사진을 보시면 현재 1번 도면과 , 2번 도면이 있습니다.

이때 2번 도면으로 이동하면





현재 도면은 사라지고 2번 도면만 표시되므로

두 개를 동시에 보고 작업하고 싶은데 화면 전환을 반복해야 하므로 상당히 번거롭습니다.

이때 화면 분할을 하기 위해서는





오토캐드 상단을 잘 보시면 홈, 삽입, 주석 등등 다음칸을 잘 보시면 '뷰'라고 있습니다.

뷰  를 클릭해주세요.

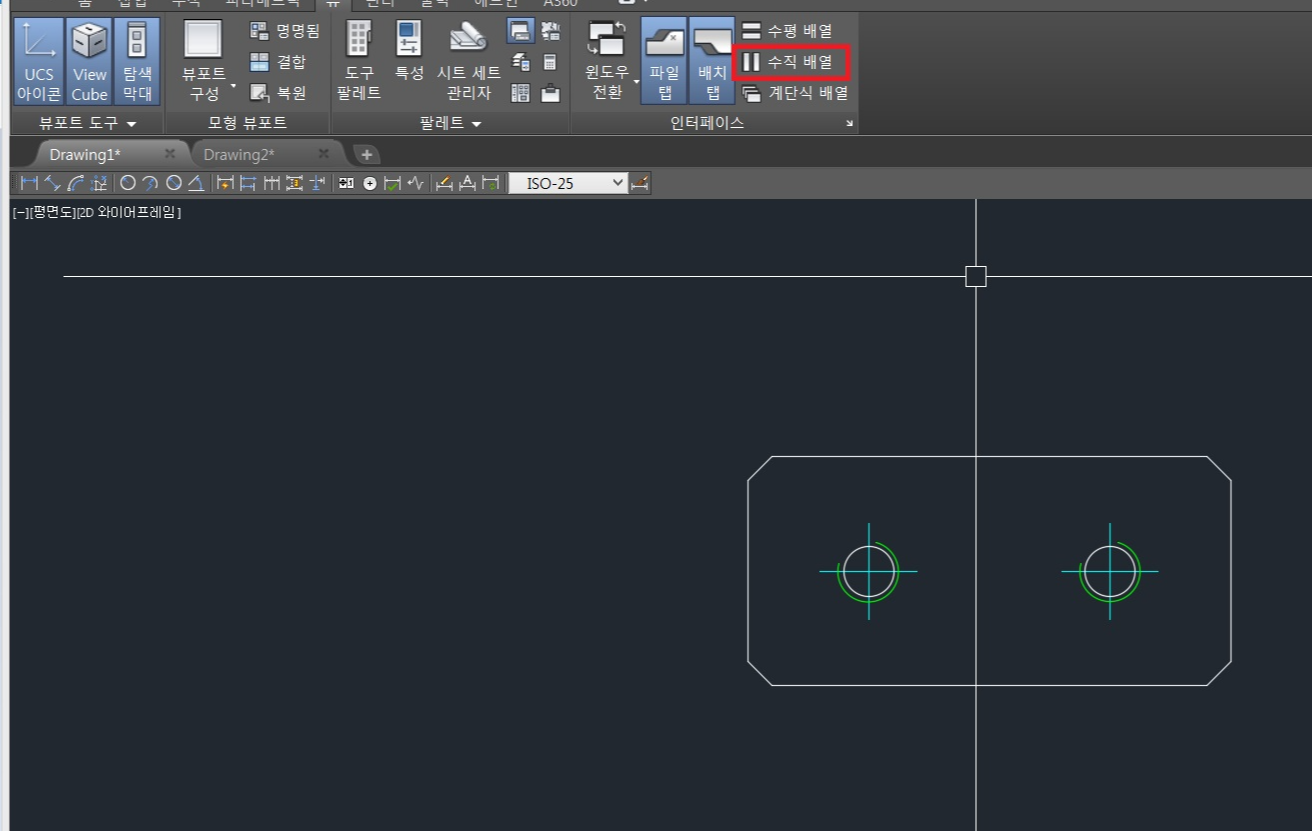

뷰를 클릭하셔서 오른쪽을 보시면 인터페이스 항복에 수평 배열 , 수직배열이 있습니다.

저는 주로 사용하는 수직배열을 클릭해보겠습니다.



클릭을 하시면 현재 1번 도면과 2번 도면에 화면에 동시에 나오는 것을 확인하실 수 있습니다.

저는 간단한 예시로 2개의 도면만 열었지만 2개 이상 분할해서 띄우는 것도 가능합니다.



이번 설명은 여기까지입니다.

오토캐드로 작업하시면서 화면 분할을 하여 작업을 하시면 훨씬 편리하고 빠르게 작업하실수 있습니다.

수직배열뿐만 아니라 수평, 계단식 배 열등 여러 가지 기능이 있으므로 상황에 따라 본인이 원하는 기능을 사용하시길 바랍니다.

캐드 내에서도 더블 모니터처럼 화면 분할이 가능하지만

사용하고 계시는 모니터가 만약 크기가 작다면 분할화면 3개 이상은 아마도 무리일 것입니다. 화면이 너무 작아져서 오히려 불편하실수도 있습니다.

오토캐드 내에 분할하는 기능이 있지만 가능하시면 사용하시는 모니터 최소 1개는 최대한 큰 것을 사용하시는 것을 무조건 추천드립니다.

그 후 필요에 따라서 추가로 서브 모니터 구매하셔서 사용하시면 좋아요.





오토캐드 유용한 팁, 유용한 리습 등 다양한 정보가 블로그에 있습니다. 정보가 더 필요하신 분은 블로그 포스팅 확인해주시면 감사하겠습니다.

다음번에 또 좋은 팁으로 포스팅하겠습니다.

글 읽어주셔서 감사합니다.

좋은 하루 보내세요.
