Autocad 꿀팁) 원하는 길이만큼 선 증분 시키는 기능, LENGTHEN

원하는 만큼 선 증분 하기 , 선 총길이 total 수정 하기



오토캐드를 사용하며 작업하시다 보면 선길이를 원하는 만큼 증가하고 싶을 때가 있습니다.

가장 간단한 방법은 마우스로 선 끝점을 클릭해서 당긴 다음 원하는 숫자를 입력하는 방법이 있습니다만

만약 클릭 미스를 한다면 다시 UNDO로 뒤로 돌아가서 다시 클릭하며 수정하는 작업을 해야 하고 상당히 번거롭습니다. 선이 여러 개 겹쳐있을 경우 클릭도 어렵습니다.



그리고 토탈 길이 수정이 있습니다.

작업하시다 보면 예를 들어 100이라는 치수가 실제로는 100.0085 등으로 되어있는 경우가 종종 있습니다.

커맨드 입력하여 토탈 길이 수정으로 선을 한 번에 길이 수정이 가능합니다.



또한 끊어져있는 원 객체 또한 길이를 늘림으로써 원본 객체를 확인할 수 있습니다.



현직 설계사들이 자주 사용하는 유용한 기능이므로 꼭 익히셔서 사용하시길 바랍니다

사진과 함께 설명드리겠습니다.



선 길이 증분과 토탈 길이 수정하기 LEN

설명을 위해 간단한 객체를 작성하였습니다.

중심선이 잘못 작도되어있으므로

여기서 왼쪽 아래에 있는 원의 중심선을 선 증분 기능으로 늘려보겠습니다.





단축키 [LEN]을 입력 후

선택하여 입력하라는 창이 뜹니다.

DE를 입력해주세요. (증분)

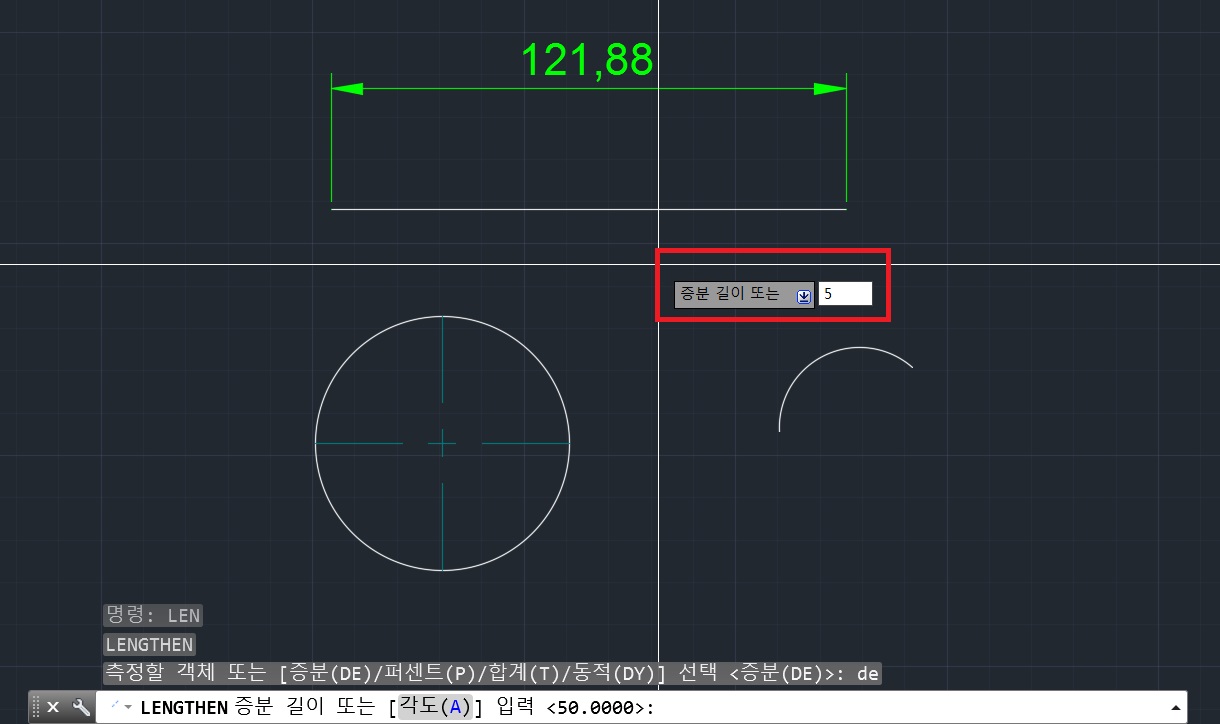

DE를 입력하셨다면 다음 작업은 원하는 길이를 입력해야 합니다.

저는 5를 입력하여 5mm를 증분 시키겠습니다.



중심선 객체를 클릭하여 5mm 증가시킨 모습입니다.

원하는 만큼 중심선 길이가 증분이 되었습니다.



두 번째 토탈 길이 수정입니다.

121,88로 되어있는 숫자를 100으로 해보겠습니다.

LEN 입력 후  T(합계)를 입력해주세요.







그 후 원하는 토탈 길이 100을 입력 후 선을 클릭하겠습니다.





선을 클릭하여 원하는 길이 100으로 선길이가 변경이 되었습니다.







마지막으로 DE증분 기능으로

기존 EX기능처럼 기준이 없어도 원이 잘려있는 부분 일부도 증분이 가능합니다.

설명은 여기까지입니다.

현직 업무 종사자 분들이 자주 사용하시는 단축키 LEN입니다.

원하는 선을 길이를 증분 하거나

또한 토털 길이가 예를 들어 100.0085 등 상세하게 모니터를 확대하여 보면 길이가 맞지 않을 경우가 있을 때 사용하는 기능입니다.

미세하게 길이가 다르면 작업을 할 때 누적 오차로 인해 만약 사소한 어긋남이라도 여러 개 누적이 되면 결국 미스가 발생합니다.

마우스로 끝점을 클릭하여 늘리거나 줄이거나 하지 마시고 LEN커맨드로 작업하시길 바랍니다.
