AutoCad 실무 꿀팁) 인벤터를 활용한 3D 와 2D 를 동시에 설계 하는 방법. 인벤터 다운 사이트 포함!





인벤터를 활용한 오토캐드에서 3D , 2D 설계 동시에 하는 방법

안녕하세요. 이번 포스팅에서는

인벤터를 활용한 3D와 2D를 동시에 설계하는 방법을 소개하겠습니다.

오토데스크사에서는 자사 프로그램의 호환성을 굉장히 강조하고 있는데요.

특히 , 오토캐드와 인벤터 호환성은 상당히 뛰어납니다.



3D모델을

단축키 조작이 간편한 오토캐드에서 2D를 수정함과 동시에 3D에서 수정이 바로 일어났으면 좋겠다고 생각해 보신 적이 있으신가요?

도면 수정이 일어날 때

3D에서 수정하는 것보다 2D 드래프팅에서 수정을 하는 스피드가 훨씬 빠르며

또한 , 인벤터 파일을 dwg로 변환 후 2D에서 작업을 할 때

둘 중 어느 곳에서 작업을 하든 동시에 변경이 일어날 수 있도록 하는 실무 필수 기능이라고 이해하시면 좋을 듯합니다.



오토데스크사에서는 이 기능을 기본적으로 인벤터 dwg 커넥트 기능으로 지원하고 있으며 한번 배워두시면 매우 빠른 작업능률 향상에 도움이 될 것이라고 생각합니다. 꼭 외워두시는 것을 추천드립니다.



바로 사진과 함께 설명하겠습니다. 사진이 좀 많을 수도 있습니다. 양해 부탁드립니다.



2D 3D동시에 수정과 변경 함께 하는 방법



먼저 오토캐드에서 본인이 작업한 DWG파일을 저장을 합니다.

저장을 완료하였으면 인벤터로 들어갑니다.



인벤터로 들어와서

인벤터 ipt 파트 화면으로 들어가시면 Import , 불러오기가 있는데요

클릭해 주도록 합니다.



클릭을 하셨으면

방금 본인이 저장한 dwg파일을 더블클릭하여 그대로 불러오시면 됩니다.





여기서부터 중요한데요.

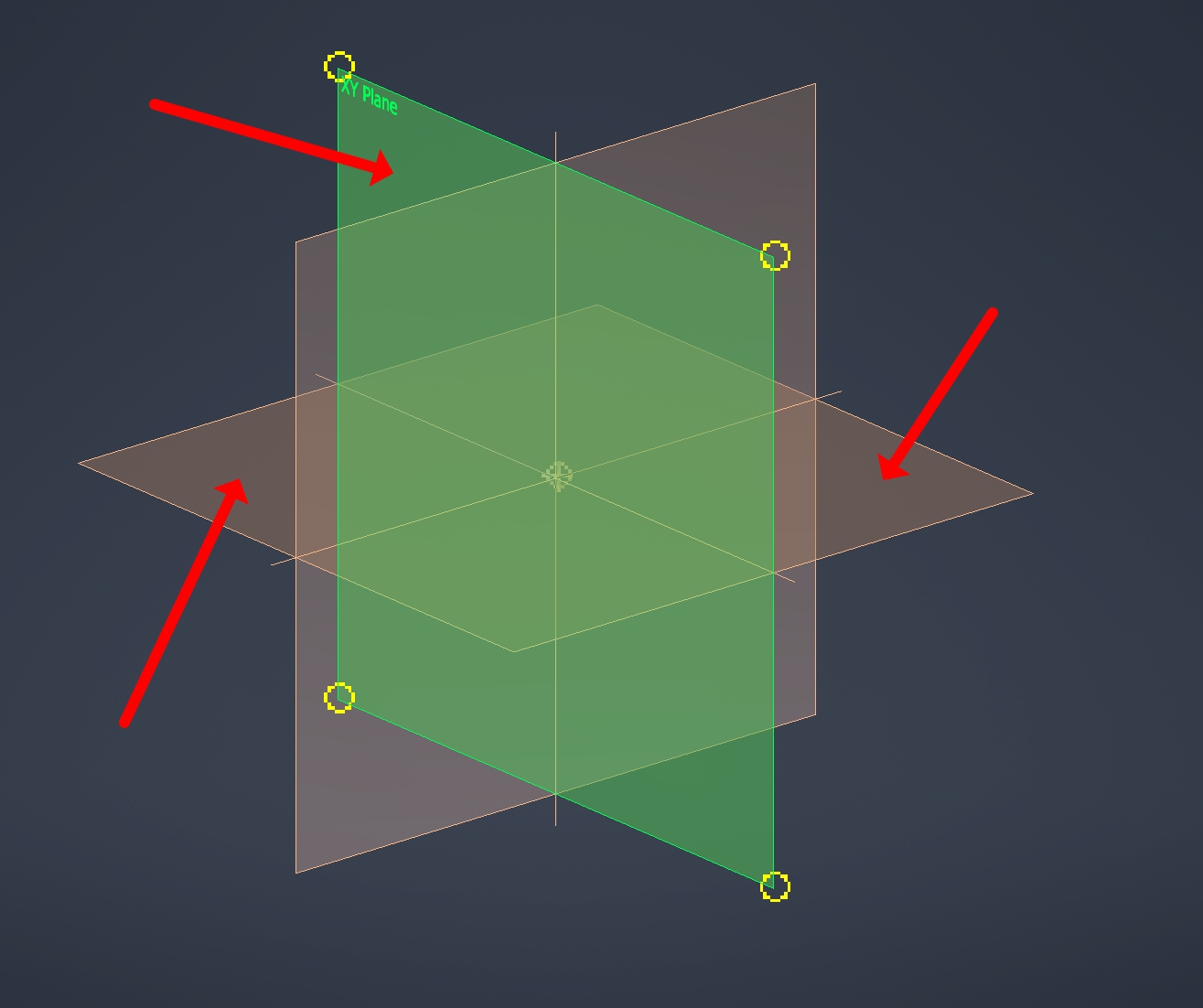

우선 본인이 원하는 평면을 어디로 지정할 건지 설정 합니다.

저는 xy평면을 선택하겠습니다.

본인이 원하는 기준 평면을 선택하세요.





그 후 한 번 더 클릭하는 것이 나오는데요.

원점 지정하는 것인데

캐드에서 limits x, y원점을 생각하시면 됩니다. limits 기능을 잘 모르신다면클릭

복잡하게 설명할 필요 없이 그냥 가운데 점을 클릭하시면 됩니다.



원하는 평면 클릭 - 가운데 점 클릭 이렇게 두 스텝으로 외워 주세요.





불러오기를 완료하였으면 모델링 화면에 dwg도면 그대로 불러와지며 왼쪽 설계트리를 보시면 dwg파일이 불러와진 것을 눈으로도 확인할 수 있습니다.  이것을 바로 활용하여 모델링 가능합니다.

그전에 2D도면 내에 지정된 레이어도 설정할 수 있습니다.







왼쪽 트리에서 dwg파일을 오른쪽 클릭하신 후

레이어 가시성을 클릭하시면



이렇게 레이어를 끄고 켤 수 있는 설정 창이 나타납니다.

본인이 원하는 방법대로 설정하세요.

(실제 실무에서는 dwg파일을 받을 때 깔끔하게 레이어 처리된 경우가 드물어 실용성이 떨어지지만 ㅎㅎ 하지만 알아두시는 것을 추천드립니다)





그럼 바로 모델링을 하겠습니다.

2D도면을 활용하기 위해

스케치를 들어간 후 - 형상투영에서 dwg 선들을 형상 투영을 클릭합니다.

투영을 하신 후 돌출로 형상을 만들어 주세요 ^^

일반 형상 투영이 아닌 dwg형상투영을 클릭 하셔야 합니다.



바로 간단하게 t4.5 블록을 작성하였는데요. 여기서 파이 홀 구멍을 15를 10으로 한번 변경해보겠습니다.

10으로 변경하신 후 반드시! dwg를 저장하셔야 인벤터에서도 활성화됩니다.

저장을 깜빡해도 오류 같은 건 없으니 걱정할 필요 없이 그냥 캐드 화면으로 돌아가셔서 저장 누르시면 됩니다.

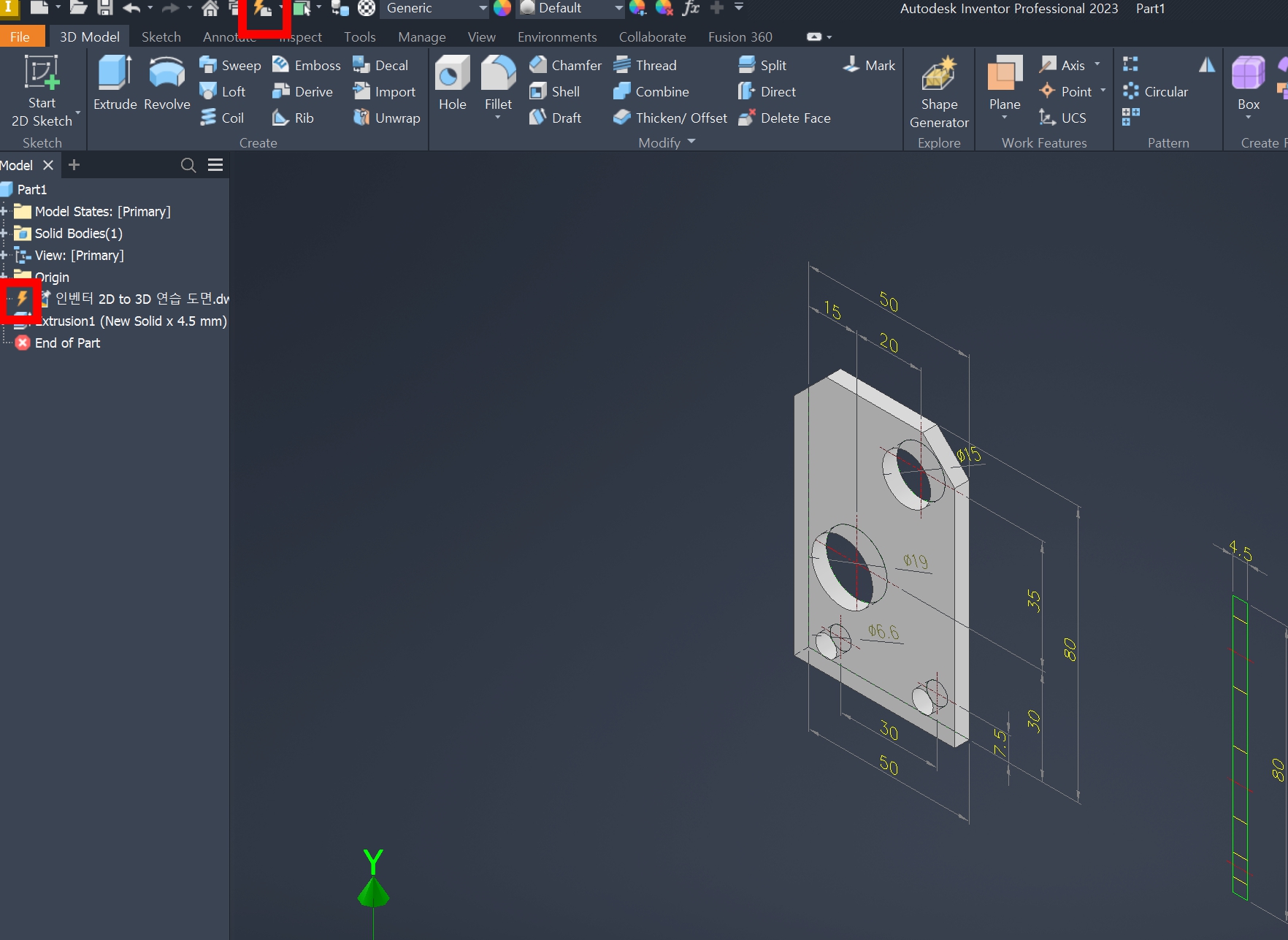

dwg에서 치수를 변경 후 저장을 하시면 인벤터에서 자동으로 변경을 인식하여

번개 모양이 활성화되는 것을 확인하실수 있는데요.

상단에 번개 모양을 클릭하시면





3d에서 홀의 크기가 변경됨과 동시에 모델링도 같이 변경되었습니다.

상당히 강력한 기능이므로 잘 활용하시면 엄청나게 편리합니다.

도면관리에 진짜 편해요.



▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

인벤터 다운 받으러 가기

오토 데스크 인벤터 프로그램 체험판 , 구입 가격은 얼마 ? 장점과 단점은 ? 인벤터를 구입 해야



이상 3D와 2D를 같이 설계하는 방법을 소개하였습니다.

도면수정을 2D에서 빠르게 하여 3D모델도 같이 변경하면 파일관리, 도면관리도 상당히 쉬워지고

엄청나게 작업속도를 올릴 수 있으므로 꼭 활용하셔서 실무에서 사용하시길 바랍니다 ^^
